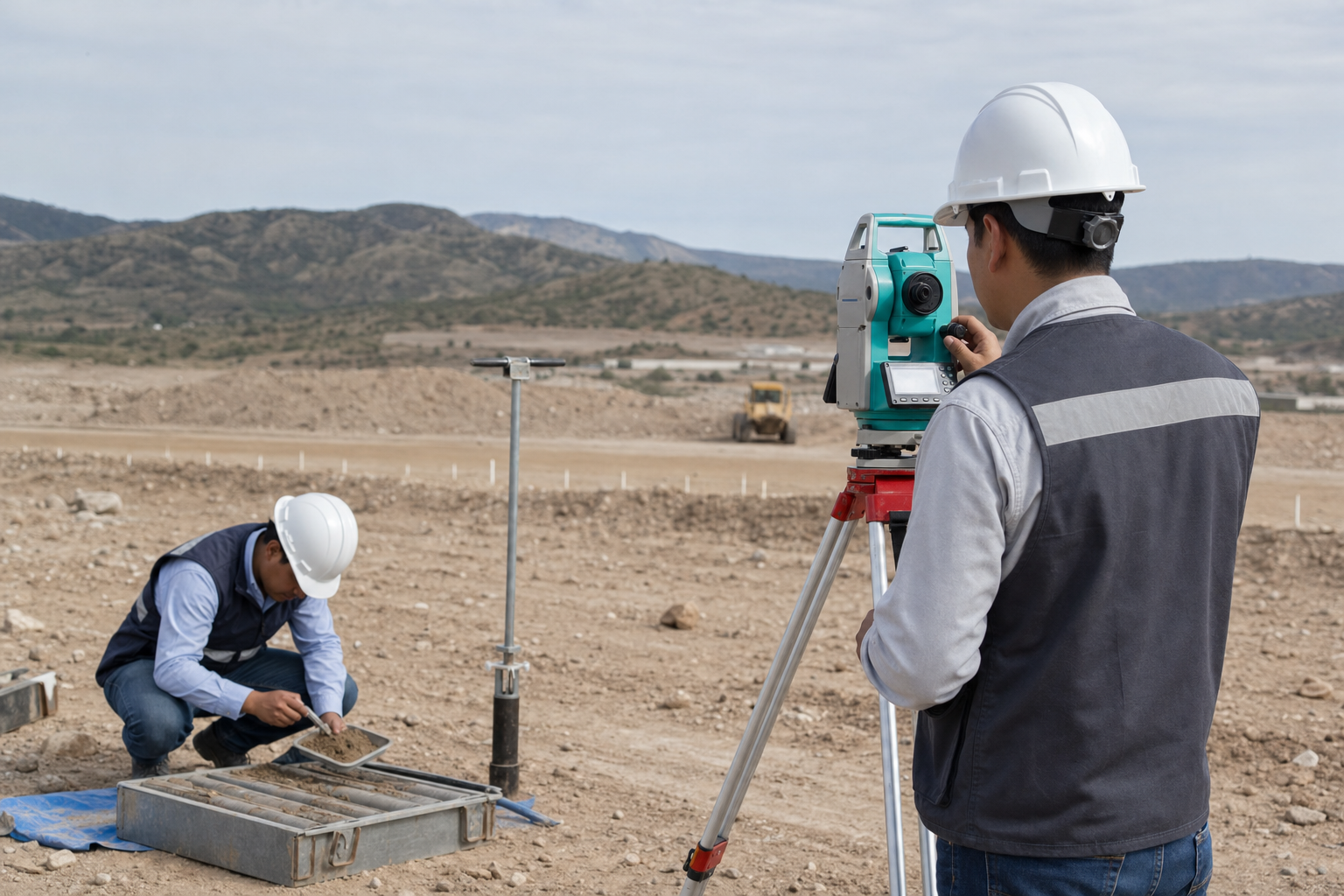

Es un escenario común: el laboratorio entrega el estudio geotécnico y el diseñador descubre que los sondeos se hicieron a profundidades medidas desde un terreno que nada tiene que ver con el nivel final de la plataforma. El nivel freático aparece a «4.80 m», pero nadie sabe a qué cota corresponde. Las coordenadas de los sondeos salieron de un GPS de mano y tres de ellos caen fuera del predio.

Nada de esto es un problema de suelos. Es un problema de coordinación entre mecánica de suelos y topografía.

En este artículo vas a ver cómo se complementan ambos estudios, en qué orden conviene hacerlos, qué datos topográficos necesita el laboratorio geotécnico (plano base, ubicación de sondeos, niveles) y qué errores evitar para que el informe de suelos sea realmente utilizable en diseño y obra.

¿Qué estudio va primero: mecánica de suelos o topografía?

La respuesta corta: primero la topografía, después la mecánica de suelos, y de nuevo la topografía para amarrar sus resultados. No es una secuencia lineal, sino un ciclo de tres momentos:

1. Levantamiento topográfico base. Entrega el plano del terreno con curvas de nivel, colindancias, construcciones, instalaciones visibles y bancos de nivel. Con él, el geotecnista planea dónde explorar.
2. Exploración geotécnica. Se ubican, ejecutan y registran los sondeos y pozos a cielo abierto, y se hacen ensayes de laboratorio.
3. Topografía de amarre. Se levanta la posición y la elevación reales de cada sondeo. El informe de suelos queda así referenciado al mismo sistema que el proyecto.

Hay una excepción práctica. En predios muy pequeños, con terreno plano y con una plataforma ya definida, a veces se perfora con una ubicación aproximada y se hace después el levantamiento de amarre. Es una decisión válida solo si el diseño no depende de pendientes, cortes o rellenos significativos.

Qué hace cada uno (y qué no)

• La topografía describe la geometría del sitio: dónde está cada cosa, a qué elevación y con qué pendiente. No determina la capacidad de carga ni clasifica suelos.
• La mecánica de suelos (estudio geotécnico) caracteriza el subsuelo: estratigrafía, propiedades índice y mecánicas, capacidad de carga, asentamientos esperados, nivel freático y recomendaciones de cimentación. Lo ejecutan laboratorios y especialistas en geotecnia. No levanta planos del terreno con precisión topográfica.

Esta distinción importa. Cada estudio tiene responsables, equipos y criterios distintos, y el valor está en que sus datos se puedan sobreponer sin ambigüedades.

Por qué el laboratorio de suelos depende de la topografía

El geotecnista toma decisiones que dependen directamente de la geometría del sitio:

• Cuántos sondeos hacer y dónde. Depende de la huella de la construcción, de la variabilidad esperada del terreno y del reglamento aplicable. Sin plano, la distribución se hace «a ojo».
• A qué profundidad explorar. La profundidad de exploración se define respecto al nivel de desplante, no respecto al terreno natural. Si habrá cortes o rellenos, la diferencia puede ser de metros.
• Cómo interpretar el nivel freático. Un dato de profundidad sin cota de referencia no sirve para comparar sondeos entre sí.
• Qué riesgos considerar. Taludes, escurrimientos, depresiones o rellenos antiguos se identifican mejor con curvas de nivel que con una visita rápida.

Datos topográficos que necesita el laboratorio

Esta es la lista práctica de lo que conviene entregar antes de que salga la cuadrilla de exploración:

Dato	Para qué lo usa el geotecnista
Plano base con curvas de nivel (típicamente cada 0.50 m o 1.00 m, según el relieve)	Planear sondeos, entender pendientes y escurrimientos
Poligonal del predio y colindancias	Evitar sondeos fuera del límite y respetar restricciones
Huella de la construcción proyectada, sobre el plano	Distribuir sondeos dentro y alrededor de la huella
Nivel de proyecto (rasante, plataforma, nivel de piso terminado)	Definir profundidad de exploración respecto al desplante
Banco de nivel (BN) con cota y coordenadas	Referenciar elevaciones de brocal y nivel freático
Construcciones, bardas, árboles y accesos existentes	Planear el acceso de la maquinaria de perforación
Instalaciones superficiales y subterráneas conocidas	Evitar daños durante la perforación
Sistema de coordenadas del proyecto	Que sondeos y diseño estén en el mismo marco

El sistema de referencia: un detalle que evita discrepancias

En México, el marco geodésico oficial es ITRF2008 época 2010.0, con elipsoide GRS80. Para Nuevo León, la proyección UTM corresponde a la zona 14N. Si el levantamiento topográfico, los planos de proyecto y las coordenadas de los sondeos usan el mismo marco, el informe geotécnico se sobrepone sin desfases.

Cuando el laboratorio ubica sondeos con un GPS de mano o con la aplicación de un teléfono, el error típico es de varios metros. Basta para que un sondeo planeado en el eje de una zapata quede en otra parte. Por eso conviene que la posición de los sondeos se estakee y se levante con estación total o GNSS con corrección RTK, no con navegación de mano.

Ubicación de sondeos: del plano al terreno

Estaqueo previo a la perforación

Con el plano de planeación aprobado, la brigada topográfica traza en campo los puntos de sondeo. Cada punto recibe:

• Una estaca o marca visible con su clave (por ejemplo, SM-01, SM-02).
• Coordenadas X, Y en el sistema del proyecto.
• Un offset registrado, si el punto original no es accesible para la maquinaria.

Un criterio práctico: la tolerancia horizontal del estaqueo de sondeos de exploración suele fijarse en pocos decímetros. Es un criterio de proyecto, no una norma universal, y lo define el geotecnista según la variabilidad del sitio. Si el sondeo corresponde a un elemento específico (por ejemplo, una pila o una zapata aislada muy cargada), la tolerancia debe ser más estricta.

Levantamiento «as-drilled» tras la perforación

Después de la exploración es indispensable levantar la posición final de cada sondeo, porque el punto planeado casi nunca coincide exactamente con el ejecutado. En este paso se obtiene:

• Coordenadas X, Y finales del brocal.
• Elevación (Z) del brocal, referida al banco de nivel del proyecto.

La elevación se puede obtener por nivelación diferencial o por estación total, según la precisión requerida. Un criterio habitual para cotas de brocal es una incertidumbre de pocos centímetros (±0.02 m es una referencia común en proyectos de edificación). Cuando se usa nivelación diferencial de circuito cerrado, el error de cierre suele compararse con una tolerancia del tipo e = k·√K, donde K es la distancia nivelada en kilómetros y k es la constante que fija el proyecto (por ejemplo, 10 o 12 mm). Los valores concretos los define el proyecto o la norma aplicable.

Ejemplo numérico: de profundidades a cotas

El informe geotécnico reporta profundidades. El diseñador necesita cotas. La relación es directa:

Cota del estrato = Cota del brocal − Profundidad

Supón tres sondeos en un mismo predio con pendiente:

Sondeo	Cota del brocal (msnm)	Nivel freático (profundidad)	Cota del nivel freático (msnm)
SM-01	538.42	4.80 m	533.62
SM-02	537.10	3.60 m	533.50
SM-03	535.95	2.40 m	533.55

Sin las cotas, las profundidades de 4.80, 3.60 y 2.40 m parecerían un nivel freático muy irregular. Con ellas, se ve que el agua está a una cota casi constante (≈ 533.5 msnm). Esa lectura cambia las recomendaciones de excavación, abatimiento y drenaje.

Nivel de proyecto: el error silencioso en cortes y rellenos

Uno de los errores más costosos ocurre cuando el estudio de suelos se hace sobre el terreno natural y el proyecto cambia la plataforma después. Las consecuencias:

• Corte: el estrato que el informe asigna a «2.00 m de profundidad» puede quedar expuesto desde el nivel de desplante, o desaparecer.
• Relleno: los estratos blandos superficiales pueden quedar bajo varios metros de material nuevo. Aparecen asentamientos por consolidación que el informe no consideró.

Para evitarlo, el geotecnista necesita desde el inicio un plano con curvas de nivel actuales, la rasante o plataforma proyectada y el cálculo preliminar de espesores de corte y relleno. Esa comparación se hace superponiendo el modelo del terreno natural con el de proyecto. En sitios extensos, un modelo digital de terreno (MDT) generado con fotogrametría o LiDAR con dron permite calcular volúmenes y espesores de forma ágil. Recuerda que el MDT representa solo el terreno, mientras que el MDS incluye vegetación y edificaciones; para este fin se usa el MDT. Si el vuelo se hace con dron, debe cumplir la regulación de AFAC (NOM-107-SCT3-2019 y Circular Obligatoria CO AV-23/10 R2), con un límite de altura de 122 m AGL.

Seguridad en la perforación: ubicar lo que no se ve

Antes de perforar, conviene saber qué hay debajo. Tuberías de agua, drenaje, ductos de gas, cables eléctricos o de telecomunicaciones pueden estar en la zona de exploración. Una perforación de sondeo que golpea una línea energizada o un ducto presurizado es un riesgo serio de seguridad.

Dos prácticas ayudan:

• Revisar planos de instalaciones existentes y solicitar localización a los operadores correspondientes.
• Hacer una detección de instalaciones subterráneas con georradar en los puntos de sondeo antes de perforar. El georradar no sustituye al estudio de suelos, pero sí reduce el riesgo de interferencias en el sitio.

Qué entrega la topografía y qué entrega la geotecnia

Para que no haya confusiones de alcance, esta es la división práctica:

Entregables topográficos:
– Plano base con curvas de nivel y detalles.
– Poligonal, colindancias y coordenadas en el marco del proyecto.
– Banco(s) de nivel materializados y monografiados.
– Estaqueo de puntos de sondeo.
– Levantamiento de posición y cota final de sondeos.
– Modelo del terreno y, si aplica, cálculo de cortes y rellenos.

Entregables geotécnicos (no topográficos):
– Registro estratigráfico de cada sondeo.
– Clasificación de suelos (por ejemplo, SUCS según ASTM D2487).
– Resultados de ensayes de campo (como SPT, ASTM D1586) y de laboratorio.
– Capacidad de carga admisible, asentamientos esperados y recomendaciones de cimentación.
– Recomendaciones de excavación, estabilidad de taludes y manejo de agua.

Un equipo topográfico con metodología certificada puede ejecutar el primer bloque con la trazabilidad que el geotecnista necesita. El segundo bloque corresponde a un laboratorio y a ingenieros geotecnistas especializados.

Errores comunes en la coordinación de ambos estudios

1. Perforar sin plano base

Resulta en sondeos mal distribuidos y en profundidades referidas a un nivel que no coincide con el de desplante.

2. Reportar profundidades sin cotas de brocal

Impide comparar sondeos entre sí y dificulta dibujar perfiles estratigráficos coherentes.

3. Usar sistemas de coordenadas distintos

Si el plano topográfico está en UTM 14N y los sondeos se reportan en coordenadas locales o de navegación de mano, la sobreposición exige conversiones que pueden introducir errores.

4. No materializar el banco de nivel

Si el BN se pierde durante la obra, la referencia vertical del informe geotécnico se pierde con él. Conviene dejar bancos en puntos protegidos, con monografía y cota.

5. Ignorar los cambios de proyecto

Si la plataforma cambia de nivel después del estudio, hay que avisar al geotecnista para que confirme si sus recomendaciones siguen siendo válidas.

6. Planear sondeos solo en la huella

Los taludes, zonas de cortes profundos, accesos y colindancias también requieren información del subsuelo. El plano topográfico ayuda a identificar esas zonas.

Secuencia recomendada de trabajo

1. Definir el alcance del proyecto (tipo de construcción, cargas preliminares, nivel de piso).
2. Levantamiento topográfico base, con poligonal, bancos de nivel y curvas de nivel.
3. Revisión de instalaciones existentes y, si aplica, detección previa en puntos críticos.
4. Planeación de sondeos del geotecnista sobre el plano base.
5. Estaqueo de sondeos en campo.
6. Exploración y ensayes geotécnicos.
7. Levantamiento de posición y cota final de sondeos.
8. Informe geotécnico referenciado al sistema del proyecto.
9. Diseño de cimentación y plataforma, ya con datos coherentes.
10. Estaqueo de la cimentación y control topográfico durante la ejecución.

Para predios extensos o de topografía compleja, un levantamiento con fotogrametría y LiDAR con dron acelera el paso 2 y entrega un modelo del terreno útil para evaluar cortes y rellenos desde el inicio. Para predios urbanos o de superficie reducida, la topografía convencional con estación total y GNSS es suficiente y más directa.

Preguntas frecuentes

¿Qué va primero, el estudio de mecánica de suelos o el levantamiento topográfico?

Primero el levantamiento topográfico base. El geotecnista necesita el plano para distribuir sondeos, definir profundidades respecto al nivel de proyecto y planear el acceso de la maquinaria. Después se hace la exploración y, al final, se levanta la posición y cota real de los sondeos.

¿Qué datos topográficos necesita el laboratorio de suelos?

Plano con curvas de nivel, poligonal y colindancias, banco de nivel con cota, nivel de proyecto (plataforma o desplante), huella de la construcción, instalaciones conocidas y el sistema de coordenadas del proyecto. Con ellos puede planear y reportar de forma consistente.

¿La topografía sustituye a la mecánica de suelos?

No. La topografía describe la geometría y la posición del terreno. No determina capacidad de carga, estratigrafía ni propiedades mecánicas del suelo. Son estudios complementarios con responsables distintos.

¿Quién ubica los sondeos en campo, el geotecnista o el topógrafo?

Lo ideal es que el topógrafo estakee los puntos con coordenadas del proyecto y que el geotecnista valide que son los adecuados desde el punto de vista geotécnico. Después de perforar, el topógrafo levanta la posición y la cota reales de cada sondeo.

¿Por qué necesito la cota del brocal de cada sondeo?

Porque los informes reportan profundidades, y las decisiones de diseño necesitan elevaciones. Sin la cota del brocal no se puede convertir la profundidad del nivel freático o de un estrato en una cota comparable entre sondeos.

¿Qué precisión se requiere para ubicar un sondeo?

Depende del proyecto. En exploración general suele bastar una ubicación con error de pocos decímetros; para sondeos asociados a elementos específicos de cimentación, la tolerancia es menor. Lo define el geotecnista junto con el responsable del diseño. Un GPS de mano, con errores de varios metros, normalmente no es suficiente.

¿Qué pasa si el nivel de proyecto cambia después del estudio de suelos?

Hay que informar al geotecnista. Un cambio en cortes o rellenos modifica la profundidad efectiva de exploración, los asentamientos esperados y las recomendaciones de cimentación. Puede requerir sondeos adicionales o una revisión del informe.

¿Se puede usar un dron para apoyar el estudio de suelos?

Sí, para generar el modelo del terreno (MDT) y calcular cortes y rellenos con anticipación. Se debe cumplir con la regulación de AFAC (NOM-107-SCT3-2019 y Circular Obligatoria CO AV-23/10 R2), con un máximo de 122 m AGL. El dron no sustituye los sondeos, solo aporta la geometría del sitio.

¿Conviene detectar instalaciones subterráneas antes de perforar?

Sí. Reduce el riesgo de dañar tuberías, ductos o cables durante la exploración. El georradar es una herramienta útil en los puntos de sondeo, junto con la revisión de planos y la consulta a los operadores de servicios.

Conclusión

La mecánica de suelos explica lo que hay bajo el terreno, y la topografía dice dónde está y a qué elevación. Un informe geotécnico sin referencia topográfica sólida deja decisiones de diseño sustentadas en datos que no se pueden sobreponer con certeza. Y un levantamiento topográfico sin conexión con la exploración del subsuelo deja la cimentación sin respaldo.

La clave es tratar ambos estudios como partes de una misma cadena de datos. Un plano base antes de explorar, sondeos ubicados y levantados con coordenadas y cotas verificables, y un único sistema de referencia desde el inicio. Esa disciplina cuesta poco al principio y evita rediseños, sondeos repetidos y discrepancias en obra.

Si necesitas profundizar en el marco geodésico oficial que sustenta las coordenadas de proyecto en México, puedes consultar la información del INEGI sobre geodesia. Para el alcance topográfico de un proyecto, puedes revisar el catálogo general de servicios topográficos.
