Control topográfico en obras viales: metodología, redes de apoyo y tolerancias técnicas para proyectos de carretera
Introducción
Cualquier error no detectado en el control topográfico de una obra vial se multiplica kilómetro a kilómetro. Un corrimiento de dos centímetros en un punto de control puede traducirse, al cabo de varios cientos de metros de replanteo acumulado, en desfases que obligan a demoler capas de pavimento recién tendidas o a rediseñar estructuras de drenaje. Este post explica cómo se estructura correctamente el control topográfico en proyectos de carretera y vialidad urbana: qué tipo de red se establece, con qué métodos y equipos, cuáles son las tolerancias aceptadas por la normativa mexicana y qué entregables debe exigir el director de obra al equipo topográfico. Si supervisas o contratas estos trabajos, aquí encuentras los parámetros técnicos que necesitas para evaluar la calidad del servicio que recibes.
¿Qué es el control topográfico en una obra vial y por qué es diferente a un levantamiento convencional?
Un levantamiento topográfico convencional tiene como objetivo registrar la geometría existente del terreno. El control topográfico, en cambio, cumple una función inversa y complementaria: materializar en campo la geometría diseñada, con la precisión suficiente para que la construcción se ejecute dentro de las tolerancias del proyecto. En una obra vial esto implica:
- Establecer una red de control horizontal y vertical que cubra toda la longitud del corredor.
- Replantar el eje de proyecto con estacas y marcas físicas.
- Verificar cotas de subrasante, niveles de capas de base y carpeta asfáltica.
- Controlar la geometría de obras de drenaje transversal (alcantarillas, cunetas, puentes).
- Documentar el estado final mediante levantamiento As-Built.
La diferencia entre ambos trabajos es conceptual y metodológica: el levantamiento describe, el control topográfico prescribe y verifica. Confundir los dos —o contratar uno cuando se necesita el otro— es uno de los errores más frecuentes en la gestión de proyectos de infraestructura.
Tipos de redes de control en proyectos viales
Red de control horizontal
La red de control horizontal es la columna vertebral geodésica del proyecto. Su función es proporcionar puntos de referencia con coordenadas conocidas y confiables desde los cuales se ejecuta todo el replanteo.
En proyectos viales en México, el sistema de referencia obligatorio es el ITRF2008 época 2010.0, con elipsoide GRS80, proyección UTM. Nuevo León cae en la zona 14N; para proyectos en otros estados, la zona UTM debe verificarse según la longitud central del corredor. Utilizar coordenadas en WGS84 sin la transformación adecuada al marco oficial puede generar discrepancias de hasta 1.5 m en posición absoluta, lo que es inaceptable en cualquier proyecto de ingeniería.
Tipos de vértices según su orden:
| Orden | Precisión relativa | Separación típica | Método |
|---|---|---|---|
| 1° (red primaria) | 1:100,000 o mejor | 5–10 km | GNSS estático largo plazo |
| 2° (red secundaria) | 1:50,000 | 1–3 km | GNSS estático / estación total |
| 3° (puntos de apoyo en obra) | 1:20,000 | 200–500 m | Estación total / GNSS RTK |
| Estacas de replanteo | ±1–3 cm | 20–50 m | Estación total / GNSS RTK |
Los vértices de primer y segundo orden se materializan con monumentos de concreto empotrados o varillas de acero con placa de identificación, enterradas a profundidad suficiente para evitar afectación por maquinaria. Su ubicación debe registrarse con croquis, fotografía y coordenadas en la memoria técnica.
Red de control vertical (nivelación)
La red vertical se basa en Bancos de Nivel (BN) referenciados al Geoide Gravimétrico Mexicano (GGM), que es el modelo que INEGI utiliza como referencia de alturas ortométricas en el país. Usar alturas elipsoidales sin convertir al geoide es un error técnico grave: la diferencia entre altura elipsoidal (h) y altura ortométrica (H) puede superar los 30 m en algunas regiones de México, dependiendo de la ondulación del geoide (N).
La relación fundamental es: H = h − N
donde N se obtiene del modelo GGM2010 disponible en el portal de INEGI. Para proyectos de carretera, los BN se establecen mediante nivelación geométrica de precisión (diferencial), con lecturas directa e inversa, y cierres de circuito que no excedan la tolerancia de 12√K mm, donde K es la longitud del circuito en kilómetros (tolerancia estándar para nivelación de 3° orden según normas de SCT).
Para proyectos de mayor exigencia, como pasos a desnivel o estructuras con cotas de proyecto estrictas, se aplica la tolerancia de 4√K mm (nivelación de 2° orden).
Poligonal de apoyo
En corredores de longitud significativa (más de 2 km), la red de control se complementa con una poligonal de apoyo que corre paralela al eje del proyecto. Esta poligonal vincula los vértices de la red y permite estacionar la instrumentación en puntos intermedios para el replanteo diario.
Los parámetros de cierre aceptables en una poligonal de precisión para obra vial son:
- Cierre angular: ≤ 10″·√n (donde n es el número de vértices)
- Cierre lineal: ≤ 1:10,000 en obras convencionales; ≤ 1:20,000 en obras de alta precisión
Métodos y equipos para el control topográfico vial
GNSS en modo RTK y post-proceso
El GNSS en modo RTK (Real Time Kinematic) permite obtener posiciones con precisión de ±1–2 cm (horizontal) y ±2–3 cm (vertical) en tiempo real, lo que lo hace adecuado para el replanteo de estacas de subrasante y puntos de control de tercer orden. Es importante distinguir RTK de DGPS: el primero trabaja con portadora de fase y alcanza precisión centimétrica; el segundo trabaja con código y su precisión es métrica o submétrica. Ambos son sistemas GNSS diferenciales, pero no son equivalentes ni intercambiables en obra vial.
Para la transmisión de correcciones en tiempo real se utiliza el protocolo NTRIP (Networked Transport of RTCM via Internet Protocol), que conecta el receptor de campo con una estación de referencia o red CORS. NTRIP es el protocolo de comunicación, no un sistema de posicionamiento independiente; la precisión final depende de la calidad del receptor, la distancia a la estación de referencia y las condiciones ionosféricas.
El post-proceso estático se reserva para los vértices de primer y segundo orden, con sesiones de observación de 1 a 4 horas dependiendo de la longitud de la línea base y el número de satélites disponibles.
Estación total

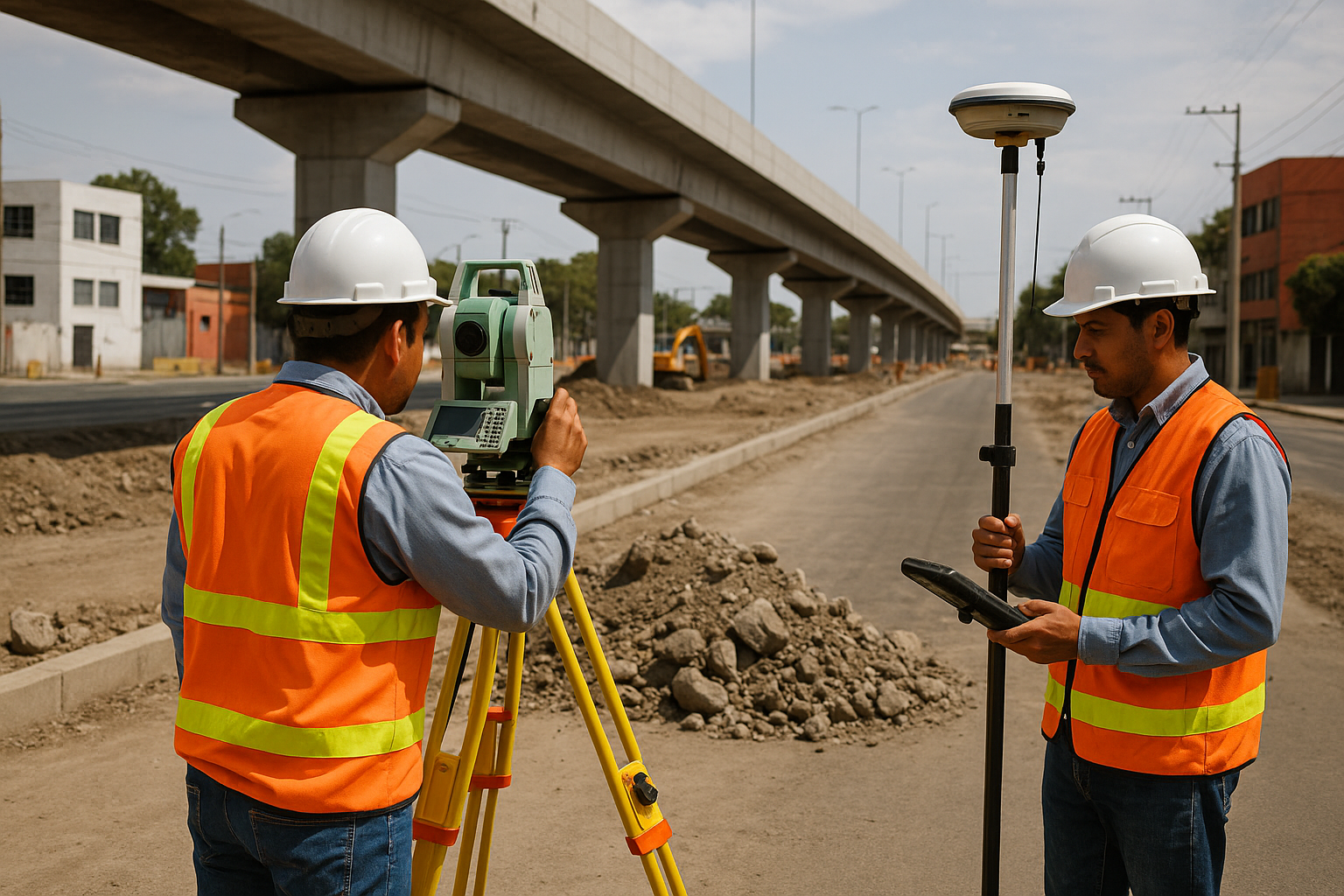

La estación total sigue siendo el instrumento central del replanteo en obra vial, especialmente en zonas con cobertura GNSS limitada (bajo puentes, en cortes profundos, en zonas urbanas con multitrayectoria). Las estaciones totales robotizadas permiten un operador único y mayor rendimiento por jornada.
Para replanteo de ejes viales, la estación total se estaciona sobre vértices conocidos de la red de apoyo mediante estacionamiento libre (orientación desde al menos dos puntos conocidos) o estacionamiento forzado sobre el vértice. El error de orientación angular debe ser ≤ 5″ para trabajo de replanteo estándar, y ≤ 2″ para estructuras o puntos singulares.
Nivelación diferencial en campo
Para el control vertical de capas de pavimento (subrasante, base hidráulica, carpeta asfáltica), la nivelación diferencial con nivel óptico o digital sigue siendo el método más confiable y de menor incertidumbre acumulada. En la práctica de obra, los topógrafos toman cotas en sección transversal cada 20 m sobre el eje y en los bordes del carril, comparando contra las cotas de proyecto para determinar espesores de corte o terraplén.
Replanteo del eje vial: procedimiento técnico
El eje de proyecto de una carretera está definido geométricamente por:
- Tangentes: segmentos rectos definidos por sus azimuts y longitudes.
- Curvas horizontales: circulares simples o compuestas, y espirales de transición (clotoides).
- Curvas verticales: parabólicas simétricas o asimétricas.
El replanteo consiste en materializar este eje en campo con estacas cada 20 m en tangente y cada 10 m en curva (o cada 5 m en curvas con radio menor a 50 m). Cada estaca lleva una referencia lateral (trompo) con la diferencia de cota respecto a la subrasante de proyecto.
Cálculo de elementos de curva
Para una curva circular simple, los elementos básicos son:
- Radio (R): definido en el proyecto según velocidad de diseño.
- Ángulo de deflexión (Δ): ángulo entre tangentes.
- Tangente (T) = R · tan(Δ/2)
- Longitud de curva (Lc) = π · R · Δ / 180°
- External (E) = R · (sec(Δ/2) − 1)
- Ordenada media (M) = R · (1 − cos(Δ/2))
Para curvas con espiral de transición (clotoide), el parámetro A de la clotoide debe estar entre R/3 y R, según recomendaciones de la Normativa SCT para diseño geométrico de carreteras.
Tolerancias técnicas en control topográfico vial
Las tolerancias en obra vial se definen a tres niveles:
Tolerancias de posición del eje (replanteo horizontal)
- Tangentes: ± 1 cm en distancia, ± 10″ en azimut.
- Curvas horizontales: desviación lateral del eje ≤ ± 2 cm respecto al diseño.
- Puntos singulares (PC, PT, PI): ± 1 cm en coordenadas.
Tolerancias de cota (replanteo vertical)
- Subrasante terminada: ± 1 cm respecto a la cota de proyecto (SCT).
- Base granular: ± 1 cm.
- Carpeta asfáltica: ± 5 mm en superficie terminada.
Tolerancias del levantamiento As-Built final
El levantamiento As-Built documenta la geometría ejecutada vs. la diseñada. Para obra vial:
- Posición horizontal: ≤ 5 cm (levantamiento de detalle 1:1,000 o 1:2,000).
- Posición vertical: ≤ 2 cm.
- Densidad de puntos: mínimo una sección transversal cada 20 m, con puntos en eje, cunetas, bordillos y taludes.
Estos valores son coherentes con la normativa N·CTR·CAR·1·01·001 de la SCT para trabajos topográficos en carreteras.
Entregables técnicos del control topográfico vial
Un servicio de control topográfico bien ejecutado debe entregar:
- Memoria técnica de la red de control: coordenadas y cotas de todos los vértices, método de determinación, precisiones obtenidas, croquis de localización y fotografías.
- Libretas de campo digitalizadas o en formato PDF: registros de nivelación, ángulos y distancias.
- Planos de replanteo: eje de proyecto materializado, estacado, coordenadas de PC, PT, PI y vértices de la red.
- Reportes de verificación de capas: comparativo entre cotas de proyecto y cotas medidas en cada sección, con indicación de volúmenes de ajuste.
- Levantamiento As-Built: planos en CAD/DWG o formato compatible con el SIG del proyecto, con curvas de nivel cada 0.5 m o 1.0 m según escala de entrega.
- Archivos de coordenadas: en formato CSV, TXT o compatible con el software de campo del constructor.
Proyectos de gran escala —como corredores de más de 50 km— incorporan adicionalmente nubes de puntos LiDAR o modelos digitales de terreno (MDT) para control volumétrico y detección de afectaciones al derecho de vía. El MDT representa exclusivamente la superficie del terreno desnudo, a diferencia del MDS (Modelo Digital de Superficie), que incluye vegetación, edificaciones y cualquier elemento sobre el terreno. Esta distinción es crítica para el cálculo correcto de volúmenes de corte y terraplén.
Para este tipo de levantamientos integrales, los equipos con experiencia en fotogrametría y LiDAR con dron pueden generar MDT de alta resolución (GSD de 3–5 cm) en fracción del tiempo que requeriría una cuadrilla convencional.
Errores frecuentes en el control topográfico de obras viales
1. No ligar la red de control al marco geodésico oficial
Trabajar en coordenadas locales o arbitrarias es aceptable solo para obras de alcance estrictamente local. En cuanto el proyecto involucra trámites ante dependencias gubernamentales, cruces con otros proyectos o integración con SIG, las coordenadas deben estar referenciadas al ITRF2008 época 2010.0.
2. Usar alturas GPS sin conversión al geoide
La altura que entrega directamente un receptor GNSS es elipsoidal (referida al elipsoide GRS80). Para obras de ingeniería civil se requiere la altura ortométrica, que equivale a la altura sobre el nivel medio del mar. La diferencia entre ambas —la ondulación del geoide N— puede ser de varios metros. Ignorar esto produce errores sistemáticos en la nivelación.
3. Confundir RTK con nivelación GPS
El GNSS RTK tiene una precisión vertical de ±2–3 cm en condiciones favorables. Esto no es suficiente para el control de capas de pavimento, donde se requiere ±5 mm. Para esas verificaciones se impone la nivelación diferencial con nivel óptico o digital.
4. No verificar los puntos de control antes de replantar
Cada jornada de replanteo debe comenzar con la verificación de al menos dos puntos de la red. Si hay discrepancias mayores a la tolerancia, debe suspenderse el trabajo hasta identificar la causa (movimiento del vértice, error de lectura, daño al instrumento).
5. Entregar solo coordenadas sin documentación de la red
Un punto de coordenadas sin memoria técnica que detalle cómo se determinó y con qué precisión es, en términos prácticos, inútil para el equipo que trabaje después. La documentación completa de la red es parte del servicio, no un extra.
Integración del control topográfico con BIM e infraestructura vial
La tendencia en grandes proyectos de infraestructura vial es integrar el control topográfico con flujos de trabajo BIM. Los vértices de la red se convierten en puntos de referencia del modelo, y los levantamientos As-Built se cargan como nubes de puntos (formato LAS o LAZ —este último es LAS comprimido, no un formato independiente—) para comparación con el modelo de diseño.
Esta integración permite detectar desviaciones entre lo construido y lo proyectado de forma visual e inmediata, facilitando la toma de decisiones en campo. Equipos especializados en escaneo láser 3D pueden complementar el control topográfico convencional con capturas de alta definición en zonas críticas: intersecciones, puentes, pasos a desnivel o estructuras de retención.
Para proyectos con requerimientos legales sobre el derecho de vía o donde existan instalaciones subterráneas que cruzar, el control topográfico debe coordinarse con estudios de detección mediante georradar, que permiten identificar tuberías, cables y cavidades sin necesidad de excavación exploratoria.
FAQ — Preguntas frecuentes sobre control topográfico en obras viales
¿Cuántos puntos de control se necesitan por kilómetro de carretera?
Depende del orden de la red y la complejidad del terreno. Como referencia general, se establecen vértices de apoyo cada 500 m en tangente y cada 200–300 m en zonas de curva cerrada o cambio de pendiente significativo. Para obras en zona urbana o con estructuras complejas, la densidad puede aumentar considerablemente.
¿Qué diferencia hay entre el sistema ITRF2008 y el WGS84 para trabajo en México?
El ITRF2008 época 2010.0 es el marco geodésico oficial de México adoptado por INEGI. El WGS84 es el marco de referencia del sistema GPS estadounidense. Aunque ambos son muy similares (difieren en pocos centímetros a nivel global), para proyectos de precisión en México se debe usar el ITRF2008 con el modelo de geoide GGM correspondiente. Entregar coordenadas en WGS84 sin transformación no cumple con los estándares oficiales.
¿Con qué frecuencia deben verificarse los vértices de control durante la obra?
Al inicio de cada jornada de replanteo y siempre que se sospeche afectación al vértice por maquinaria, lluvia intensa o movimiento de suelo. Adicionalmente, se recomienda una verificación formal de toda la red al menos una vez por mes en obras de larga duración.
¿Es suficiente usar solo GNSS RTK para todo el control topográfico de una obra vial?
No. El RTK es muy eficiente para el replanteo horizontal y el control de cotas en etapas de terracerías (subrasante), donde la tolerancia es ±1–2 cm. Para el control de capas de pavimento —especialmente carpeta asfáltica— se requiere nivelación diferencial con nivel óptico o digital, cuya precisión es del orden de ±1–3 mm por km de nivelación, muy superior al RTK.
¿Qué es el As-Built topográfico y cuándo se realiza en una obra vial?
El As-Built es el levantamiento final que documenta la geometría real de lo construido. En obra vial se realiza típicamente al terminar cada etapa constructiva: terracerías, subbase, base y pavimento. El As-Built final incluye toda la geometría de la vía terminada, obras de drenaje, señalización y afectaciones al derecho de vía. Es un documento contractual y sirve como base para el dossier de cierre de obra.
¿Qué normativa regula los trabajos topográficos en carreteras federales en México?
La principal referencia normativa es la familia de normas N·CTR·CAR de la Secretaría de Infraestructura, Comunicaciones y Transportes (SICT, antes SCT), específicamente la norma N·CTR·CAR·1·01·001 sobre trabajos topográficos para carreteras. Esta norma define métodos, tolerancias y entregables para levantamientos de proyecto y control en obra. Puedes consultarla en el portal oficial de la SICT.
¿Puede un equipo pequeño ejecutar el control topográfico de un proyecto de 50 km?
Técnicamente sí, pero el tiempo de ejecución y la continuidad del control son factores críticos. Un proyecto lineal de 50 km en construcción activa requiere control topográfico permanente: frentes de trabajo avanzando simultáneamente, verificaciones diarias de capas y replanteo continuo. En estos casos se recomienda un equipo topográfico dedicado exclusivamente a la obra, con instrumental calibrado y un protocolo de control de calidad documentado.
Conclusión
El control topográfico en obras viales no es una actividad de inicio y fin: es un proceso continuo que acompaña la construcción desde el replanteo inicial hasta el As-Built de cierre. Su calidad determina en gran medida si la obra se ejecuta dentro de tolerancias, si los volúmenes liquidados corresponden a los reales y si el expediente técnico final tiene validez ante dependencias y auditores.
Establecer una red de control bien documentada, referenciada al marco geodésico oficial (ITRF2008 época 2010.0), con tolerancias adecuadas al tipo de obra y entregables completos, no es un gasto adicional: es lo que evita que una desviación de dos centímetros en campo se convierta en un problema contractual de cientos de miles de pesos. Los equipos con metodología certificada y experiencia en proyectos de infraestructura de escala nacional —incluyendo corredores ferroviarios, gasoductos y vialidades de largo aliento— tienen los protocolos y la instrumentación para garantizar ese estándar desde el primer día de obra.
