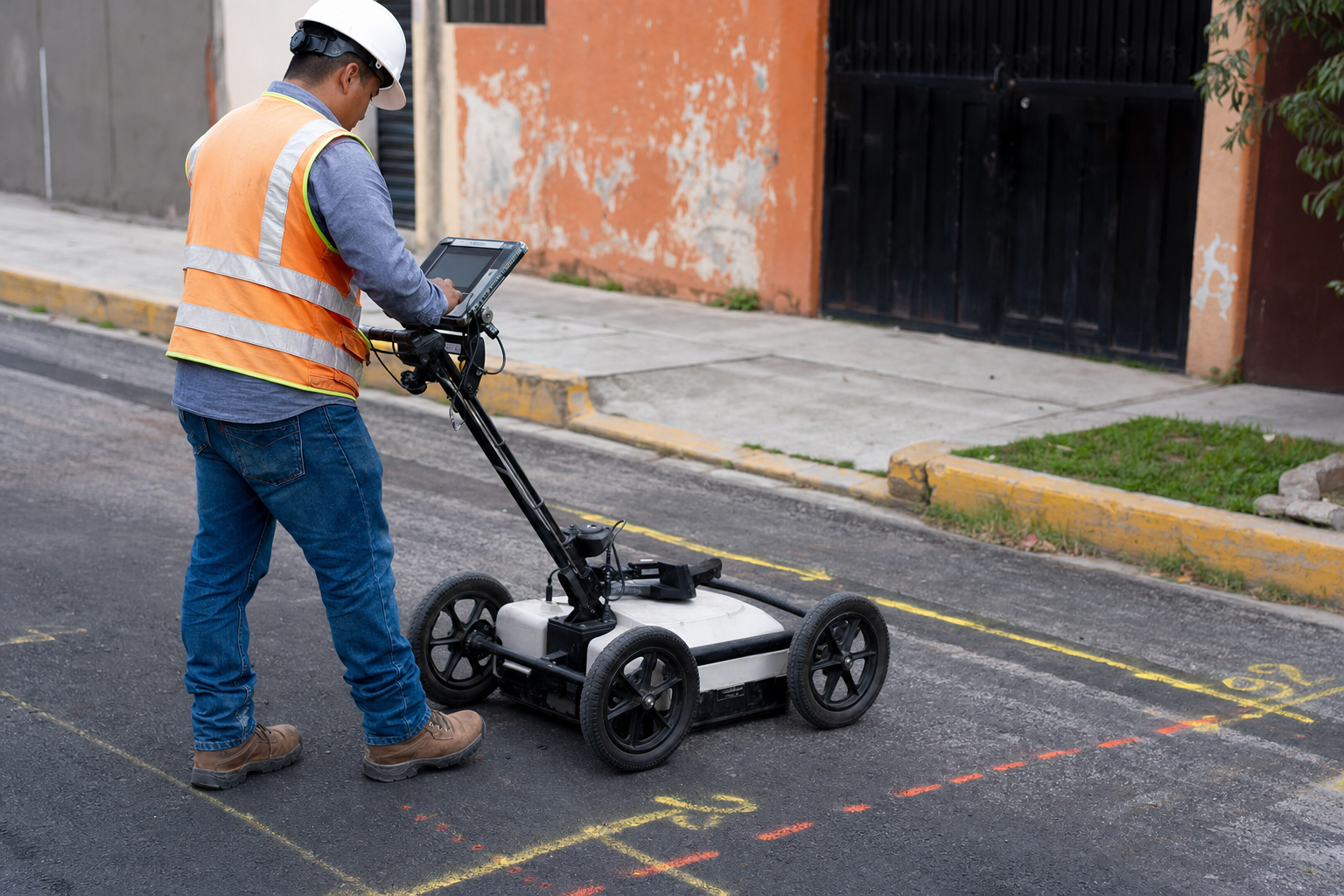

Georradar en la práctica: casos de estudio reales para obra e infraestructura
El georradar (GPR, Ground Penetrating Radar) es una de las herramientas de exploración no destructiva más versátiles disponibles en topografía e ingeniería geotécnica. Sin embargo, su correcta aplicación depende de factores que van mucho más allá de «pasar el equipo por la superficie»: la selección de frecuencia de antena, el modelo del subsuelo esperado, la interpretación de radargramas y la integración con levantamiento topográfico georeferenciado determinan si el resultado es accionable o simplemente un archivo lleno de datos ambiguos.
En este artículo revisamos cinco casos de estudio representativos —basados en tipologías reales de proyecto en México— para que entiendas qué esperar de un levantamiento GPR, qué parámetros técnicos definen la calidad del resultado y cuáles son los errores de interpretación más frecuentes que cuestan tiempo y dinero en obra.
¿Por qué analizar el georradar desde casos de estudio?
Las especificaciones técnicas de un equipo GPR pueden sonar impresionantes en papel: rangos de profundidad de 0.5 m a más de 30 m, resoluciones de centímetros, velocidades de adquisición de varios kilómetros por hora. Pero esos números solo tienen sentido cuando se contextualizan en condiciones reales de suelo, geometría del área y tipo de objetivo.
Un radargrama mal interpretado puede llevar a excavar en el lugar equivocado, dañar una tubería de alta presión o, peor, declarar «limpia» una zona donde existen instalaciones ocultas. Por eso, revisar casos concretos —con sus condicionantes, sus decisiones técnicas y sus entregables— es más útil que memorizar especificaciones de catálogo.
Caso 1: Detección de tuberías en franja de gasoducto — Tabasco y Campeche
Contexto del proyecto
En gasoductos de transporte de gas natural, cualquier intervención de mantenimiento o ampliación de derecho de vía implica identificar la posición exacta de la línea existente antes de iniciar movimientos de tierra. En proyectos de gran escala —como el Gasoducto Mayakan, que cruza los estados de Tabasco y Campeche— la longitud total de franja supera cientos de kilómetros, lo que hace inviable una excavación exploratoria completa.
Metodología aplicada
Se utilizaron antenas de 200 MHz para balancear penetración y resolución: con suelos arcillosos con alta conductividad (frecuentes en la llanura costera del Golfo), las antenas de mayor frecuencia (400–900 MHz) pierden profundidad rápidamente. La velocidad de propagación en arcillas húmedas baja hasta ~0.06 m/ns, lo que comprime verticalmente las reflexiones en el radargrama y exige calibración cuidadosa.
Las líneas de exploración se trazaron en perfil transversal al eje del gasoducto cada 10 m en zonas de cruce de infraestructura (carreteras, drenajes) y cada 25 m en tramos abiertos. Cada perfil se georeferenció mediante GNSS con corrección RTK, integrando las coordenadas en ITRF2008 época 2010.0, Zona UTM 14N donde aplica.
Resultados y entregables
- Detección de la tubería principal (acero, diámetro 30″) a profundidades de entre 0.8 y 2.4 m según el tramo
- Identificación de 3 tuberías secundarias no registradas en planos As-Built originales
- Elaboración de perfil longitudinal georreferenciado con profundidad de la clave de tubería
- Nube de puntos de anomalías integrada en plataforma SIG
Lección técnica
En suelos con alta conductividad eléctrica (arcillas, suelos salinos o saturados), la atenuación de la señal GPR es severa. Si el objetivo esperado está a más de 2 m de profundidad en ese tipo de suelo, se debe evaluar si la frecuencia de antena es adecuada o si se requiere complementar con otra técnica geofísica (sísmica de refracción, resistividad eléctrica). Ningún equipo GPR supera las leyes de la física del medio.

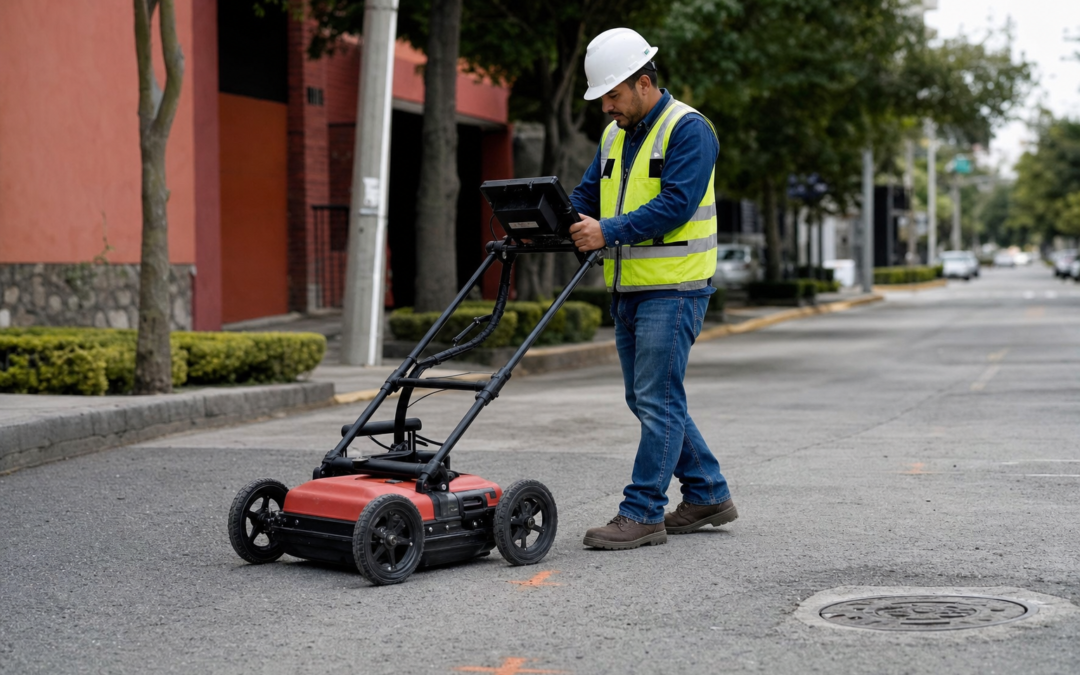

Caso 2: Exploración de subsuelo en obra urbana antes de excavación — Monterrey, N.L.
Contexto del proyecto
Una constructora programó la excavación para la cimentación de un edificio de uso mixto de 12 niveles en zona consolidada de Monterrey. Los planos de instalaciones del municipio estaban desactualizados: la zona había sido servida por distintos operadores de agua, telefonía, electricidad y gas a lo largo de décadas, con escasa documentación de los trabajos de reposición.
Metodología aplicada
Se diseñó una cuadrícula de exploración GPR de 1 m × 1 m sobre el área de 2,400 m² de la huella de cimentación. Se usaron dos frecuencias de antena en combinación:
- 400 MHz: resolución ~5–7 cm, profundidad efectiva ~2.5 m en rellenos heterogéneos
- 200 MHz: profundidad efectiva ~4 m, para detectar colectores de drenaje más profundos
El procesamiento de los datos incluyó: corrección de velocidad, migración de difractores, filtrado de ruido de fondo (background removal) y ajuste de ganancia temporal (SEC). Los radargramas fueron interpretados por un geofísico con validación cruzada en perfiles perpendiculares.
Resultados y entregables
| Hallazgo | Profundidad (m) | Observación |
|---|---|---|
| 2 ductos de concreto (drenaje) | 1.2 – 1.8 | Sin registro en planos municipales |
| Tubería PVC (probablemente agua) | 0.6 | Coincide con traza aproximada del plano |
| Cable eléctrico (conductor hiperbólico) | 0.4 – 0.5 | Sin registro |
| Zona de relleno heterogéneo | 0 – 2.5 | Alta reflexión difusa, posible escombro |
El entregable principal fue un plano de planta georreferenciado con la posición horizontal (±10 cm) y profundidad estimada (±15 cm) de cada anomalía, diferenciando tipo probable de instalación según la firma de reflexión.
Lección técnica
Un levantamiento GPR urbano bien ejecutado puede prevenir el corte accidental de una línea de media tensión o de una tubería de gas, lo que en términos de responsabilidad civil y tiempo de obra representa ahorros que superan con creces el costo del estudio. La clave está en la densidad de la cuadrícula: mallas de 2 × 2 m o mayores pueden dejar pasar tuberías pequeñas de diámetro inferior a 4″.
Caso 3: Inspección de losa de concreto en planta industrial — Nuevo León
Contexto del proyecto
Una empresa del sector automotriz requería ampliar su nave de producción incorporando nuevos anclajes para líneas de ensamble. Antes de perforar la losa existente de 30 cm de espesor, necesitaba ubicar la malla de refuerzo, ductos eléctricos embebidos y la posición de los cables de tensado (en una sección de losa postensada).
Metodología aplicada
Este es un caso de GPR estructural, diferente al GPR de exploración en suelo. Se utilizaron antenas de 900 MHz y 1.6 GHz para maximizar la resolución en un objeto delgado y denso. La velocidad de propagación en concreto seco varía entre 0.10 y 0.13 m/ns, dependiendo del contenido de humedad y del tipo de agregado.
Los perfiles se corrieron cada 0.10 m en dos direcciones ortogonales para generar una imagen en planta de la distribución del refuerzo. La profundidad total inspeccionada fue de 35 cm (hasta la cara inferior de la losa).
Resultados y entregables
- Mapeo de malla de varilla (#4 y #6) con precisión horizontal de ±2 cm
- Localización de 14 ductos eléctricos embebidos de ¾»
- Identificación de trayectorias de 8 tendones de postensado (identificados por reflexión hiperbólica de mayor amplitud)
- Áreas marcadas en losa físicamente con spray para guiar la perforación segura
Lección técnica
En inspección de concreto, la frecuencia de antena lo es todo. Una antena de 200 MHz en una losa de 30 cm generaría un radargrama prácticamente ilegible: la longitud de onda sería mayor que el espesor total. Para objetos pequeños (varillas, ductos de ¾») en espesores menores de 50 cm, se requieren antenas de 900 MHz o superior. El costo del equipo apropiado se justifica con una sola perforación evitada en un tendón de postensado.
Si quieres entender más sobre la metodología completa de levantamientos mediante georradar, incluyendo los parámetros de configuración según tipo de suelo y objetivo, es un buen punto de partida antes de definir el alcance de un estudio.
Caso 4: Detección de cavidades y rellenos bajo pavimento — proyecto vial
Contexto del proyecto
Durante la rehabilitación de un tramo de carretera estatal en el noreste de México, el equipo de obra detectó hundimientos puntuales no atribuibles al tráfico. La sospecha era la existencia de cavidades o zonas de relleno blando bajo la sub-base, posiblemente relacionadas con un antiguo cauce entubado o con rellenos de baja compactación de una construcción previa.
Metodología aplicada
El reconocimiento se hizo con antenas de 100 MHz montadas en un sistema de arrastre vehicular a velocidad constante de 5 km/h, cubriendo el carril completo. Este modo de adquisición continua (sin detenerse) permite recorrer varios kilómetros de carretera en una jornada.
Los perfiles longitudinales se complementaron con transversales cada 50 m para triangular la posición de las anomalías en planta. La profundidad de investigación alcanzó 4–5 m bajo la superficie del pavimento en zonas de suelo arenoso bien drenado.
Resultados y entregables
- Identificación de 2 zonas de reflexión difusa consistentes con relleno heterogéneo mal compactado (longitudes de 18 m y 27 m)
- Localización de 1 posible cavidad a 2.3 m de profundidad bajo el carril derecho (confirmada posteriormente con sondeo de penetración dinámica)
- Perfil longitudinal georreferenciado con identificación por estacionamiento (cada 5 m)
- Recomendación de zonas prioritarias para ensayo destructivo
Lección técnica
El GPR vehicular es una herramienta de triaje, no de diagnóstico definitivo. Su valor está en concentrar los recursos de exploración destructiva (sondeos, calicatas) en las zonas con mayor probabilidad de anomalía real. Un contratista que use GPR para priorizar sus sondeos puede reducir el número de puntos de exploración en 60–70% sin sacrificar cobertura.
Caso 5: Levantamiento As-Built de instalaciones subterráneas en planta petroquímica
Contexto del proyecto
Una planta petroquímica en expansión necesitaba actualizar sus planos de instalaciones enterradas (tuberías de proceso, cables de instrumentación, ductos de servicios) antes de iniciar trabajos de cimentación para una nueva unidad. Los planos originales, con más de 20 años de antigüedad, no reflejaban las intervenciones de mantenimiento acumuladas.
Metodología aplicada
La complejidad de este caso radicó en la alta densidad de instalaciones (tuberías metálicas, cables blindados, estructuras de concreto) que generan múltiples reflexiones superpuestas en el radargrama, dificultando la separación de objetivos individuales. La estrategia incluyó:
- Revisión documental previa: cruce de planos históricos, memorias de obra y registros de mantenimiento para clasificar las instalaciones como «confirmadas», «probables» o «desconocidas»
- Adquisición en cuadrícula densa (0.5 × 0.5 m) en zonas de alta densidad, ampliada a 1 × 1 m en zonas periféricas
- Combinación de frecuencias: 400 MHz para profundidades 0–2 m y 200 MHz para 2–5 m
- Integración con topografía: cada punto de levantamiento GPR fue georreferenciado con estación total y coordenadas en ITRF2008 época 2010.0
El resultado se entregó como un modelo 3D de instalaciones subterráneas integrable en la plataforma BIM del cliente, con incertidumbre de posición horizontal de ±15 cm y vertical de ±20 cm.
Lección técnica
En ambientes industriales con alta densidad metálica, el GPR enfrenta su mayor desafío interpretativo. La combinación de GPR con levantamiento topográfico de precisión no es opcional: sin coordenadas absolutas confiables, el modelo de instalaciones subterráneas no puede integrarse en BIM ni en SIG, perdiendo gran parte de su utilidad operativa. Equipos con metodología certificada para este tipo de levantamiento —que incluya tanto la adquisición geofísica como el control topográfico— producen entregables directamente utilizables en ingeniería.
Para proyectos que combinan detección subterránea con modelado de activos, los servicios de topografía y escaneo láser 3D pueden complementar el GPR generando un gemelo digital completo de la instalación, tanto en superficie como en subsuperficie.
Parámetros técnicos de referencia para un levantamiento GPR
| Frecuencia de antena | Resolución vertical aprox. | Profundidad efectiva típica | Aplicación principal |
|---|---|---|---|
| 1.6 GHz | 1–2 cm | 0.3–0.5 m | Losas delgadas, pavimentos superficiales |
| 900 MHz | 3–4 cm | 0.5–1.5 m | Concreto, losas, refuerzo |
| 400 MHz | 7–10 cm | 1.5–3 m | Instalaciones someras, pavimentos |
| 200 MHz | 15–20 cm | 3–6 m | Tuberías medianas, drenaje |
| 100 MHz | 30–40 cm | 5–15 m | Cavidades, geología superficial |
| 50 MHz | 60–80 cm | 10–30 m | Estudios geológicos profundos |
Nota: La profundidad efectiva depende fuertemente de la conductividad eléctrica del suelo. En arcillas saturadas, los valores de la tabla pueden reducirse a la mitad o menos.
Errores comunes en la contratación e interpretación de estudios GPR
1. Solicitar solo «el escaneo» sin especificar el objetivo
El equipo que ejecuta el levantamiento necesita saber qué busca: diámetro estimado de tuberías, profundidad esperada, tipo de material. Sin esa información, la selección de frecuencia de antena puede ser inadecuada.
2. Aceptar radargramas crudos como entregable final
Un radargrama sin procesar ni interpretar es equivalente a recibir una señal de sismógrafo sin análisis. El entregable útil es un plano de anomalías georreferenciado con clasificación de hallazgos.
3. Confundir profundidad de penetración con profundidad de detección confiable
Un equipo puede «ver» señal hasta 5 m, pero la relación señal/ruido puede ser insuficiente para confirmar la presencia de una tubería de 4″ a esa profundidad en suelo arcilloso. La profundidad de detección confiable siempre es menor que la profundidad máxima de penetración.
4. No georreferenciar el levantamiento
Sin coordenadas absolutas, los hallazgos del GPR no pueden integrarse en planos de proyecto, sistemas BIM o SIG. La georeferenciación no es un lujo: es la condición mínima para que el estudio tenga valor operativo.
5. Ignorar la validación con exploración destructiva
El GPR es una herramienta de exploración no destructiva probabilística, no determinista. En zonas críticas (cimentaciones de alta carga, cruces de gasoductos de alta presión), la anomalía GPR debe confirmarse con al menos un sondeo de validación.
FAQ — Preguntas técnicas frecuentes sobre georradar
¿Cuál es la precisión horizontal de un levantamiento GPR georreferenciado?
Depende del método de georeferenciación. Con GNSS RTK integrado, la precisión horizontal del trayecto del equipo puede ser de ±2–5 cm. La posición de una anomalía en el radargrama agrega incertidumbre adicional de ±5–15 cm según el tamaño y profundidad del objeto. En conjunto, una precisión horizontal de ±10–20 cm es razonable para instalaciones subterráneas típicas.
¿El GPR detecta cualquier tipo de tubería, independientemente del material?
No. El GPR detecta contrastes dieléctricos: una tubería metálica genera una reflexión muy clara (alta impedancia). Una tubería de PVC vacía también es detectable, pero con menor amplitud. Una tubería de PVC llena de agua en suelo arcilloso húmedo puede ser muy difícil de distinguir del fondo. El material, el contenido y el suelo circundante determinan la detectabilidad.
¿Cuándo el GPR no es la herramienta adecuada?
En suelos con alta conductividad eléctrica (arcillas expansivas saturadas, suelos salinos, rellenos contaminados con metales) la señal GPR se atenúa rápidamente. En esos casos, técnicas como la resistividad eléctrica o la sísmica de refracción pueden ser más efectivas para objetivos profundos.
¿El GPR puede usarse en interiores o solo en exteriores?
El GPR es igualmente aplicable en interiores: inspección de losas, detección de instalaciones en muros y pisos, análisis de pavimentos en naves industriales. De hecho, en interiores se eliminan algunas fuentes de interferencia electromagnética externa.
¿Qué diferencia hay entre un levantamiento GPR y un estudio geofísico completo?
El GPR es una técnica geofísica específica (radar electromagnético). Un estudio geofísico completo puede combinar GPR con resistividad eléctrica, magnetometría, sísmica de refracción o tomografía eléctrica, según los objetivos. El GPR destaca en detección de objetos discretos (tuberías, cables, cavidades) en los primeros metros; para caracterización litológica o hidrogeológica profunda, otras técnicas son más apropiadas.
¿Qué normativa regula los levantamientos GPR en México?
No existe una norma mexicana específica para levantamientos GPR como herramienta geofísica de exploración civil. Sin embargo, los proyectos de infraestructura que integran GPR se rigen por las especificaciones de cada sector: en gasoductos, las normas de ASEA y de PEMEX; en obra pública, las especificaciones de la SCT o de los organismos estatales correspondientes. Los estándares internacionales de referencia más utilizados son los de ASTM (D6432 para GPR en pavimentos, D4428/D4428M para métodos sísmicos) y la guía técnica de GSSI/SPE.
Conclusión: el GPR es tan bueno como la metodología que lo rodea
Los cinco casos revisados tienen un denominador común: el georradar no falla por sus límites físicos —que son conocidos y predecibles— sino cuando se aplica sin un diseño de levantamiento adecuado, sin el procesamiento correcto de los datos o sin la interpretación de alguien que entiende tanto la geofísica como las condiciones del proyecto.
Un radargrama bien adquirido, procesado e interpretado entrega información que ningún plano de instalaciones antiguo puede igualar: la posición real, en este momento, de lo que está bajo el suelo o dentro de la estructura. Esa información es la diferencia entre una excavación controlada y un incidente en obra.
La integración del GPR con levantamiento topográfico de precisión y, cuando el proyecto lo justifica, con escaneo láser 3D o fotogrametría, produce un modelo de la realidad —superficial y subsuperficial— que reduce drásticamente la incertidumbre en la toma de decisiones de ingeniería. Eso no es tecnología por tecnología: es gestión del riesgo técnico con datos.
Para conocer más sobre cómo se integra un levantamiento mediante georradar con control topográfico en proyectos de infraestructura, puedes revisar la metodología de trabajo que aplica un equipo especializado con certificación de calidad.
FACT-CHECK APLICADO:
– Sistema geodésico oficial México ITRF2008 época 2010.0: DOF, Acuerdo por el que se establece el ITRF2008 como sistema de referencia geodésico oficial
– Normas ASTM D6432 para aplicación de GPR en pavimentos: ASTM International, Standard Guide for Using the Surface Ground Penetrating Radar Method for Subsurface Investigation
– Regulación ASEA para gasoductos: Agencia de Seguridad, Energía y Ambiente (ASEA), NOM-007-ASEA-2016 para transporte de gas natural por ducto
– Velocidad de propagación GPR en arcillas (~0.06 m/ns) y concreto (0.10–0.13 m/ns): Reynolds, J.M. (2011). An Introduction to Applied and Environmental Geophysics, 2nd Ed., Wiley-Blackwell
