Georradar para detección de fallas estructurales en edificios: metodología, parámetros y aplicaciones técnicas

Evaluar la integridad de una estructura sin derribar muros, perforar losas o interrumpir operaciones es uno de los retos más frecuentes que enfrentan ingenieros estructuristas, directores de obra y propietarios de inmuebles en México. Cuando una fisura aparece en una columna, cuando el piso de una nave industrial empieza a hundirse de manera irregular, o cuando se sospechan huecos bajo una losa de concreto sin saber su extensión real, las herramientas de inspección visual y los ensayos destructivos resultan insuficientes o demasiado costosos. El georradar (GPR, Ground Penetrating Radar) ofrece una alternativa no destructiva que permite ver «dentro» de los elementos constructivos con resolución centimétrica. En este artículo encontrarás la metodología completa, los parámetros técnicos que determinan la calidad del resultado, los límites reales del método y los criterios para decidir cuándo aplicarlo.

Qué es el georradar y por qué funciona en estructuras de concreto

El GPR emite pulsos de energía electromagnética de alta frecuencia hacia el interior del material. Cuando esa energía encuentra una interfaz entre materiales con propiedades dieléctricas distintas —concreto y acero, concreto y aire, concreto saturado de agua y concreto seco— parte de la señal se refleja de regreso al receptor. El tiempo que tarda en volver (Two-Way Travel Time, TWTT) permite calcular la profundidad del objeto o discontinuidad, usando la velocidad de propagación de la onda en el medio:

d = (v × t) / 2

donde d es la profundidad, v es la velocidad de la onda electromagnética en el material (m/ns) y t es el tiempo de ida y vuelta (ns).

La velocidad de propagación varía según el material:

Material	Velocidad aproximada (m/ns)
Aire	0.30
Concreto seco (w/c bajo)	0.12–0.14
Concreto húmedo	0.07–0.10
Asfalto seco	0.12–0.15
Suelo arcilloso saturado	0.06–0.09

Determinar correctamente esta velocidad es crítico. Un error de ±0.02 m/ns en la estimación de v puede traducirse en una diferencia de 3–5 cm en la profundidad calculada, lo que, en una losa de 20 cm, representa un error de posición de hasta 15–25%. Por eso, antes de iniciar cualquier inspección estructural con GPR, se realizan pruebas de velocidad en puntos de referencia conocidos: barras de refuerzo en posición documentada, pasos de instalaciones identificados o perforaciones testigo pequeñas.

Tipos de fallas estructurales que el GPR puede identificar

No todas las anomalías estructurales generan una respuesta GPR interpretable. La capacidad del método depende del contraste dieléctrico entre la anomalía y el material huésped. A continuación se describen los casos con mayor aplicabilidad comprobada:

Huecos y delaminaciones en losas y muros

Un hueco de aire dentro de una losa de concreto presenta una permitividad dieléctrica relativa (εr) cercana a 1, frente a εr ≈ 6–9 del concreto seco. Este contraste genera una reflexión fuerte y bien definida. Los huecos producidos por:

• Retracción de la lechada durante el proceso de curado
• Segregación del concreto en elementos de gran sección
• Cavidades por corrosión avanzada alrededor de la armadura
• Desprendimiento de recubrimiento (spalling) en etapa inicial, antes de ser visible en superficie

…son detectables con frecuencias de antena entre 900 MHz y 2.6 GHz dependiendo del espesor del elemento. Para losas de 15–25 cm, una antena de 1.6 GHz permite resoluciones verticales del orden de 1.5–2 cm con profundidades de penetración suficientes.

Posición y estado del refuerzo de acero

El acero es un conductor perfecto (εr efectivo muy alto), lo que produce reflexiones hiperbólicas características en los radagramas. Con el GPR es posible determinar:

• Recubrimiento real de la armadura (tolerancia típica de medición: ±5 mm a profundidades < 10 cm)
• Espaciamiento entre barras (resolución lateral ≈ λ/2 en el material)
• Discontinuidades en barras: corrosión avanzada que reduce la sección transversal modifica la amplitud y la forma de la hipérbola
• Presencia de mallas electrosoldadas no contempladas en planos

Es importante señalar que el GPR no puede determinar directamente el diámetro de barra ni el grado de corrosión cuantitativo; para eso se complementa con ensayos de carbonatación, potencial de corrosión electroquímica o extracción de testigos.

Huecos y erosión bajo losas de piso

En naves industriales, bodegas y pisos de estacionamientos, es frecuente que la sub-base granular o el relleno compactado presente oquedades producidas por:

• Arrastre de finos por filtración de agua
• Asentamientos diferenciales del subsuelo
• Rupturas en tuberías de drenaje enterradas que erosionan el material de soporte

Estos huecos son especialmente peligrosos porque la losa puede mantener apariencia superficial intacta hasta el momento del colapso repentino bajo carga. Con antenas de 400–600 MHz es posible explorar hasta 1.5–2 m de profundidad bajo la losa con resolución suficiente para detectar cavidades de diámetro equivalente ≥ 10 cm.

Fisuras rellenas de agua o con apertura significativa

Una fisura seca, estrecha (< 1 mm), con apertura paralela a la dirección de propagación de la onda, puede ser invisible al GPR. Sin embargo, cuando la fisura está rellena de agua, la diferencia dieléctrica se incrementa considerablemente (εr agua ≈ 81), haciendo detectable la anomalía. Igualmente, fisuras con apertura mayor a λ/4 en el material son identificables como anomalías de amplitud. Esto convierte al GPR en una herramienta especialmente útil en inspecciones posteventos de lluvia o inundación.

Espesor real de elementos

En obras donde no existe plano As-Built confiable, el GPR permite medir el espesor de muros, losas y pavimentos rígidos con precisión de ±5–10% del espesor real, siempre que exista acceso a una sola cara. Esta medición es indispensable en diagnósticos de ampliación de cargas, donde saber si una losa tiene 12 cm o 18 cm puede cambiar radicalmente la conclusión estructural.

Metodología de inspección GPR en estructuras

1. Definición del alcance y selección de frecuencia

La selección de la frecuencia de antena es la primera decisión técnica y determina el equilibrio entre resolución y penetración:

Frecuencia de antena	Profundidad típica en concreto	Resolución vertical aproximada
2.6 GHz	8–15 cm	~1 cm
1.6 GHz	15–30 cm	~1.5–2 cm
900 MHz	30–60 cm	~3–4 cm
400 MHz	60–120 cm	~6–8 cm

Para inspecciones de losas de entrepiso con recubrimiento de 3–5 cm sobre armadura, la antena de 1.6 GHz es la más común. Para investigación de sub-base y rellenos bajo losa de piso, la antena de 400 MHz es más apropiada.

2. Diseño de la malla de adquisición

Se traza una cuadrícula de líneas de escaneo sobre el área de interés. La separación entre líneas determina la resolución espacial del mapa resultante:

• Inspección de detalle (mapeo de refuerzo, detección de huecos): líneas cada 5–10 cm
• Inspección de reconocimiento (anomalías grandes, evaluación general): líneas cada 20–50 cm
• Levantamiento de áreas extensas (pisos industriales, losas de azotea): malla de 1 m × 1 m como punto de partida, con densificación en zonas anómalas

Todas las líneas se georreferencian respecto a puntos fijos del inmueble (columnas, ejes estructurales) para que los resultados sean trasladables al plano arquitectónico o estructural. En proyectos donde se requiere integración con BIM, las coordenadas locales o absolutas se registran con estación total o GPS diferencial, según el requerimiento del proyecto.

3. Adquisición de datos

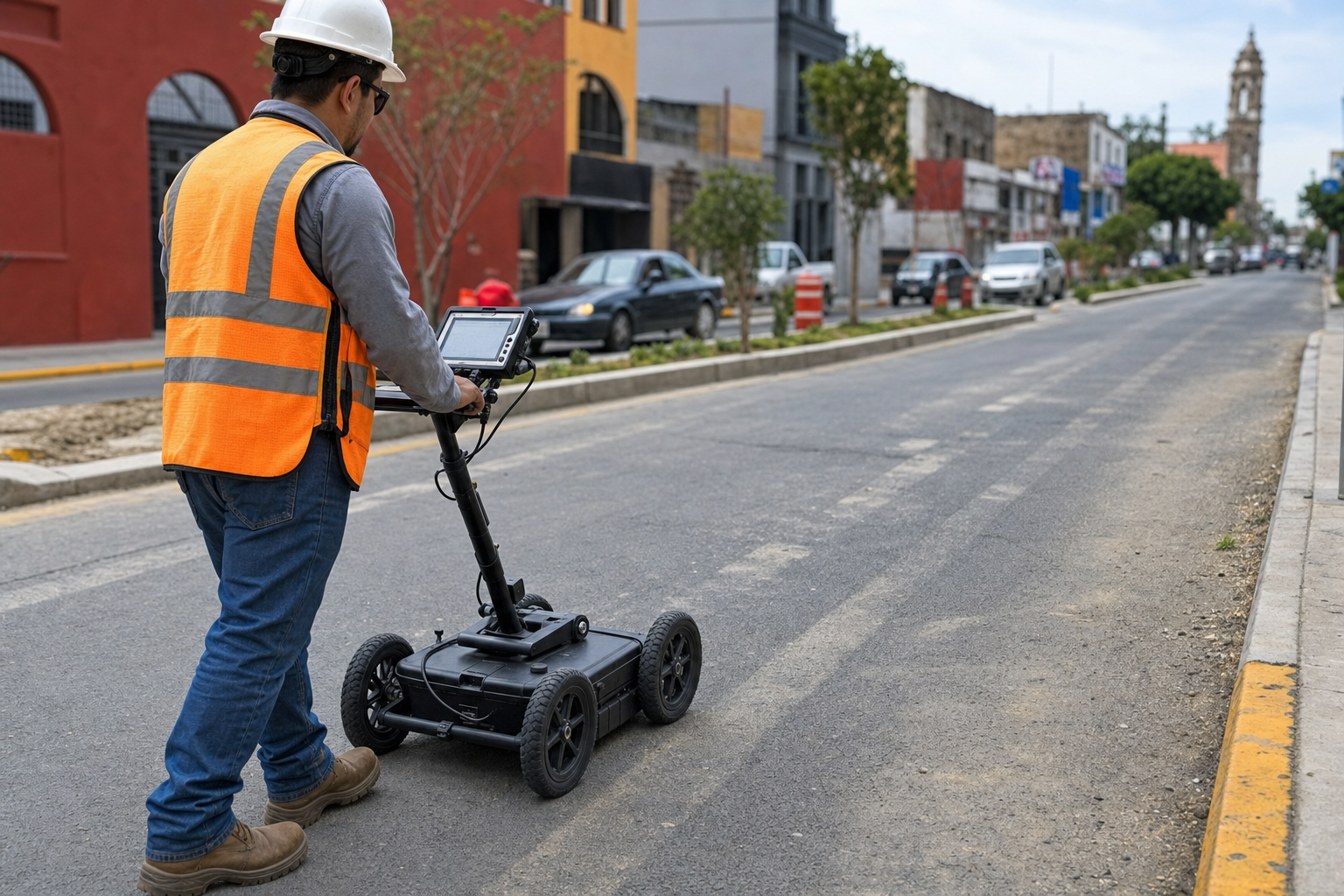

El equipo se desplaza sobre la superficie a velocidad constante (típicamente 0.3–0.6 m/s en modo de contacto) o en modo aire para superficies rugosas. Los parámetros de adquisición incluyen:

• Ventana de tiempo (time window): debe ser al menos el doble del TWTT correspondiente a la profundidad máxima de interés
• Número de muestras por traza: mínimo 512, preferentemente 1024 para análisis detallado
• Tasa de disparo (trace rate): suficiente para lograr al menos 10–20 trazas por anomalía esperada en la dirección de barrido

4. Procesamiento del radagrama

Los datos brutos requieren procesamiento antes de la interpretación. La cadena de procesamiento típica incluye:

1. Corrección de tiempo cero (time-zero correction): alinea la reflexión de superficie
2. Filtrado pasa-banda: elimina ruido de baja frecuencia (fondo) y alta frecuencia (ruido electrónico)
3. Ganancia (gain): compensa la atenuación de la señal en profundidad (AGC o ganancia manual)
4. Migración: colapsa las hipérbolas de difracción sobre su vértice real, mejorando la resolución horizontal
5. Conversión tiempo-profundidad: aplica la velocidad de onda calibrada para expresar los resultados en metros

La migración es especialmente relevante cuando se requiere determinar posición horizontal exacta de objetos, como en el mapeo de armadura para la perforación controlada de núcleos o pasos de instalaciones.

5. Interpretación y elaboración de entregables

La interpretación de radagramas requiere experiencia específica. Las anomalías se clasifican según su firma en el perfil tiempo-profundidad:

• Hipérbola clara con amplitud alta: objeto puntual de alto contraste (barra de acero, tubería metálica)
• Reflexión plana continua: interfaz entre materiales (fondo de losa, capa asfáltica, nivel freático)
• Zona de amplitud reducida o ausencia de señal: posible hueco (sin material que refleje), saturación de agua o alta atenuación por material conductivo
• Reflexión discontinua o difusa: posible fisura, zona de segregación o heterogeneidad del material

Los entregables estándar incluyen:

• Radagramas procesados en formato digital
• Mapas de profundidad de anomalías (planta)
• Secciones interpretadas con anotaciones
• Reporte técnico con clasificación de anomalías, nivel de confianza y recomendaciones de verificación
• En proyectos BIM: integración de la posición de anomalías en modelo 3D referenciado

Limitaciones técnicas del método: lo que el GPR no puede hacer

La aplicación honesta y rigurosa del georradar en estructuras implica reconocer sus límites:

• Alta armadura densa: una malla de refuerzo con espaciamiento menor a 10 cm actúa como pantalla electromagnética y puede impedir ver lo que hay detrás de ella.
• Concreto con alto contenido de agua libre o aditivos conductivos: el agua eleva las pérdidas dieléctricas, reduciendo drásticamente la profundidad de penetración. En concreto saturado, la penetración puede limitarse a 8–12 cm con antena de 900 MHz.
• Materiales con alta conductividad: concreto con cloruros elevados (estructuras marinas, estacionamientos con uso intensivo de sales) absorbe la señal rápidamente.
• Resolución de fisuras finas: fisuras menores a 1 mm sin relleno y en orientación desfavorable son indetectables.
• No cuantifica resistencia: el GPR no mide resistencia a compresión, módulo de elasticidad ni capacidad de carga directamente.

Por eso, en diagnósticos estructurales serios, el GPR se usa como primera fase de exploración no destructiva, seguida de ensayos complementarios (esclerometría, ultrasonido, extracción de núcleos) en los puntos que el GPR identifica como críticos. Esto reduce el número de ensayos destructivos necesarios, optimizando costos y minimizando el daño al elemento inspeccionado.

Cuándo solicitar una inspección GPR en un edificio

Desde la perspectiva del director de obra o el ingeniero responsable, los escenarios que justifican una inspección GPR estructural incluyen:

1. Antes de perforar o demoler: localizar armadura e instalaciones empotradas para evitar cortar barras o dañar tuberías durante ampliaciones o reparaciones.
2. Investigación de fisuras o hundimientos: caracterizar la extensión de huecos bajo losa o delaminaciones antes de definir la intervención.
3. Recepción de obra o Due Diligence: verificar que el concreto colocado tiene el espesor de proyecto y el recubrimiento especificado.
4. Peritaje estructural post-siniestro: sismos, incendios o inundaciones pueden producir daños internos no visibles que el GPR ayuda a delimitar.
5. Rehabilitación de patrimonio histórico: donde abrir o demoler está restringido o es irreversible, el GPR es a menudo la única opción viable de exploración interna. Para estos proyectos, el escaneo láser 3D complementa el levantamiento geométrico de superficies externas con la información interna que proporciona el GPR.

Un equipo con metodología certificada y experiencia en integración de datos GPR con modelos de ingeniería puede marcar la diferencia entre un diagnóstico confiable y un reporte que no orienta la decisión. Puedes conocer más sobre los levantamientos mediante georradar que incluyen interpretación técnica especializada y entrega de resultados georreferenciados.

Integración con otras tecnologías de inspección

En proyectos de mayor complejidad, el GPR se combina con otras metodologías:

• Escaneo láser 3D: captura la geometría exterior de la estructura con precisión milimétrica, permitiendo superponer las anomalías internas detectadas por GPR sobre el modelo tridimensional del elemento. Esto es especialmente útil en columnas, vigas y muros con geometría compleja. Consulta la metodología en escaneos láser 3D.
• Termografía infrarroja: detecta diferencias de temperatura superficial asociadas a huecos o delaminaciones; complementa al GPR cuando la profundidad de interés es menor a 5 cm.
• Ultrasonido de impacto (Impact-Echo): adecuado para detectar delaminaciones en losas de gran espesor donde el GPR tiene limitaciones de penetración.

La combinación de estas herramientas permite construir un modelo de diagnóstico estructural con mayor nivel de certeza y menor necesidad de intervención destructiva.

FAQ: preguntas técnicas frecuentes sobre georradar en estructuras

¿El georradar daña la estructura o el refuerzo durante la inspección?
No. El GPR es un método completamente no destructivo y no ionizante. Los niveles de energía emitidos son muy bajos (del orden de milivatios), no afectan el acero, el concreto ni a las personas que trabajan en el área durante la inspección.

¿Con qué precisión puede el GPR determinar el recubrimiento de la armadura?
En condiciones favorables (concreto seco, recubrimiento entre 2 y 10 cm, armadura sin interferencias), la precisión de medición del recubrimiento es de ±5 mm. Para elementos con armadura doble o en zonas con alta densidad de barras, la incertidumbre puede aumentar a ±10–15 mm.

¿El GPR puede distinguir entre agua y un hueco de aire dentro del concreto?
Sí, con buena resolución de señal es posible diferenciarlos. El agua (εr ≈ 81) genera una reflexión de amplitud muy alta con inversión de fase característica, mientras que un hueco de aire (εr ≈ 1) produce reflexión de alta amplitud sin inversión de fase. La forma e intensidad de la reflexión ayudan al intérprete a clasificar la anomalía.

¿Cuánto tiempo toma una inspección GPR en un edificio?
Depende del área y la densidad de la malla. Una losa de 500 m² con malla de 25 cm × 25 cm (unos 8,000 m lineales de escaneo) puede requerir 2–3 días de trabajo en campo, más 3–5 días de procesamiento e interpretación para un reporte técnico completo con mapas.

¿Es necesario detener las operaciones del edificio durante la inspección?
Generalmente no. El GPR puede operar con el edificio en funcionamiento normal, con la única condición de acceso superficial libre (sin mobiliario o maquinaria directamente sobre el área a inspeccionar). Esto representa una ventaja significativa frente a métodos de inspección que requieren corte de servicio.

¿El GPR puede inspeccionar muros de mampostería o tabique además de concreto?
Sí. La mampostería de tabique (εr ≈ 4–6) ofrece condiciones favorables para el GPR. Es posible detectar huecos en juntas de mortero, instalaciones empotradas, barras de refuerzo en muros confinados y, en algunos casos, humedad infiltrada. La resolución es ligeramente menor que en concreto monolítico por la heterogeneidad del material.

¿Qué información mínima debe incluir un reporte técnico GPR para inspección estructural?
Un reporte técnico profesional debe contener: descripción del equipo y parámetros de adquisición, metodología de calibración de velocidad, malla de escaneo georreferenciada sobre planos del inmueble, radagramas procesados de las líneas representativas, mapas de anomalías en planta con codificación por tipo y profundidad, nivel de confianza de la interpretación y recomendaciones de verificación. Sin estos elementos, el documento no es técnicamente válido para un dictamen pericial o un proceso de Due Diligence.

Conclusión

El georradar es hoy una de las herramientas de diagnóstico no destructivo más versátiles disponibles para la ingeniería estructural. Su capacidad de caracterizar el interior de elementos de concreto, localizar armadura, detectar huecos y mapear anomalías dieléctricas sin perforar ni demoler lo convierte en el punto de partida lógico para cualquier intervención de rehabilitación, ampliación o peritaje estructural donde la información de planos originales sea incompleta o inexistente.

Sin embargo, su valor real depende de la correcta selección de parámetros, la calibración rigurosa en campo, el procesamiento sistemático de los datos y, sobre todo, la interpretación por parte de técnicos con experiencia específica en firmas de señal estructural. Un radagrama mal procesado o interpretado sin criterio técnico puede llevar a conclusiones erróneas con consecuencias tan graves como las del problema original.

La integración del GPR con otras tecnologías de captura —escaneo láser 3D, fotogrametría, ensayos complementarios— permite construir diagnósticos estructurales mucho más sólidos, orientados a decisiones concretas de intervención. En México, donde el parque edificado tiene una edad promedio creciente y los eventos sísmicos son una realidad, esta capacidad de inspección no invasiva tiene un campo de aplicación vasto y creciente.

Para proyectos donde se requiere metodología estructurada y entregables georreferenciados integrados al modelo de ingeniería, puedes explorar los servicios de georradar disponibles para inspección estructural, industrial y subterránea, o revisar la oferta completa de servicios topográficos y geoespaciales de alcance nacional.
