Levantamiento topográfico para el derecho de vía de gasoductos: metodología, tolerancias y entregables técnicos

Introducción

Trazar un gasoducto no empieza con la soldadura ni con la excavadora. Empieza con datos. Antes de que cualquier tubería entre al terreno, alguien tuvo que medir, georreferenciar y modelar cada metro del corredor que esa línea va a ocupar. El levantamiento topográfico del derecho de vía (DV) es la base técnica que define el trazado definitivo, los volúmenes de terracería, los cruces críticos y los puntos de riesgo geotécnico. Hacerlo mal —o con metodología insuficiente— puede costar semanas de rediseño y millones de pesos en retrabajos durante la construcción. En este post revisamos el proceso completo: desde el diseño del control geodésico hasta los entregables que esperan los ingenieros de proyecto.

¿Qué cubre el derecho de vía en un gasoducto y por qué la topografía es crítica?

El derecho de vía de un gasoducto es la franja de terreno —legal y técnicamente definida— dentro de la cual se ubica la tubería, sus instalaciones accesorias y la zona de restricción de uso. En México, ASEA (Agencia de Seguridad, Energía y Ambiente) y los Términos y Bases de cada licitación establecen anchos típicos de DV que van desde 18 m hasta 30 m para gasoductos de diámetro mediano (8″ a 30″), con zonas de seguridad adicionales que pueden extender la franja de influencia hasta 200 m en tramos urbanos o de alta consecuencia (HCA, High Consequence Areas).

Dentro de ese corredor, la topografía debe responder preguntas concretas:

• ¿Cuál es el perfil longitudinal exacto y qué pendientes acumuladas afectan el tendido y la operación?
• ¿Dónde hay cruces con ríos, arroyos, carreteras, líneas eléctricas, otros ductos?
• ¿Qué volúmenes de corte y relleno genera el trazado propuesto?
• ¿Existen zonas de inestabilidad de ladera, zonas de inundación o suelo expansivo detectables desde superficie?
• ¿Cuál es la poligonal exacta del DV con coordenadas en sistema oficial para deslinde y actas de afectación predial?

Ninguna de esas preguntas se responde con un recorrido GPS de celular ni con cartografía de INEGI a escala 1:50,000. Requieren un levantamiento de precisión con metodología documentada.

Control geodésico: la columna vertebral del levantamiento

Sistema de referencia oficial en México

Todo levantamiento para infraestructura con efectos legales o de ingeniería en México debe referirse al ITRF2008 época 2010.0, con el elipsoide GRS80 y proyección UTM. Para gasoductos que atraviesan Nuevo León, Coahuila o Tamaulipas, la zona UTM es la 14N; proyectos en el sureste (como el Gasoducto Mayakan en Tabasco y Campeche) operan en zona 16N.

Usar WGS84 como sistema de referencia de entrega es un error que persiste en campo. Aunque numéricamente la diferencia con ITRF2008 es de pocos centímetros para posiciones instantáneas, los marcos de referencia tienen diferencias de velocidad de placa que se acumulan con el tiempo y que son incompatibles con registros públicos, deslinde predial y sistemas catastrales del país.

Red de control horizontal y vertical

Para un proyecto lineal de gasoducto, la red de control se estructura en dos niveles:

Nivel 1 — Vértices de orden geodésico: se establecen mediante sesiones GNSS estáticas con tiempos de observación mínimos de 4 horas por sesión, usando al menos 2 receptores de doble frecuencia. Los vértices se georreferencian contra estaciones de la RGNA (Red Geodésica Nacional Activa) del INEGI o mediante procesamiento en modo relativo con vértices del marco CORS disponibles. La precisión esperada en coordenadas horizontales es ≤ 20 mm y en vertical ≤ 30 mm a nivel de 95% de confianza.

Nivel 2 — Vértices de apoyo y poligonal de trabajo: se densifican a lo largo del DV a intervalos de 500 m a 1,000 m según la complejidad del terreno. Se levantan con GNSS RTK o estación total referenciada a los vértices de Nivel 1. La tolerancia de cierre aceptable en poligonal cerrada es de 1:10,000 para terreno abierto y 1:20,000 en zonas de precisión elevada (cruces, zonas urbanas, instalaciones existentes).

Para el control vertical (altimétrico), se establece una línea de nivelación diferencial de precisión a lo largo del corredor, referenciada a BMs (Bancos de Marca) del INEGI o establecidos en campo, con precisión de ±12√K mm (nivelación de 2ª orden), donde K es la distancia en kilómetros.

Metodologías de levantamiento en campo: ¿cuál aplica y cuándo?

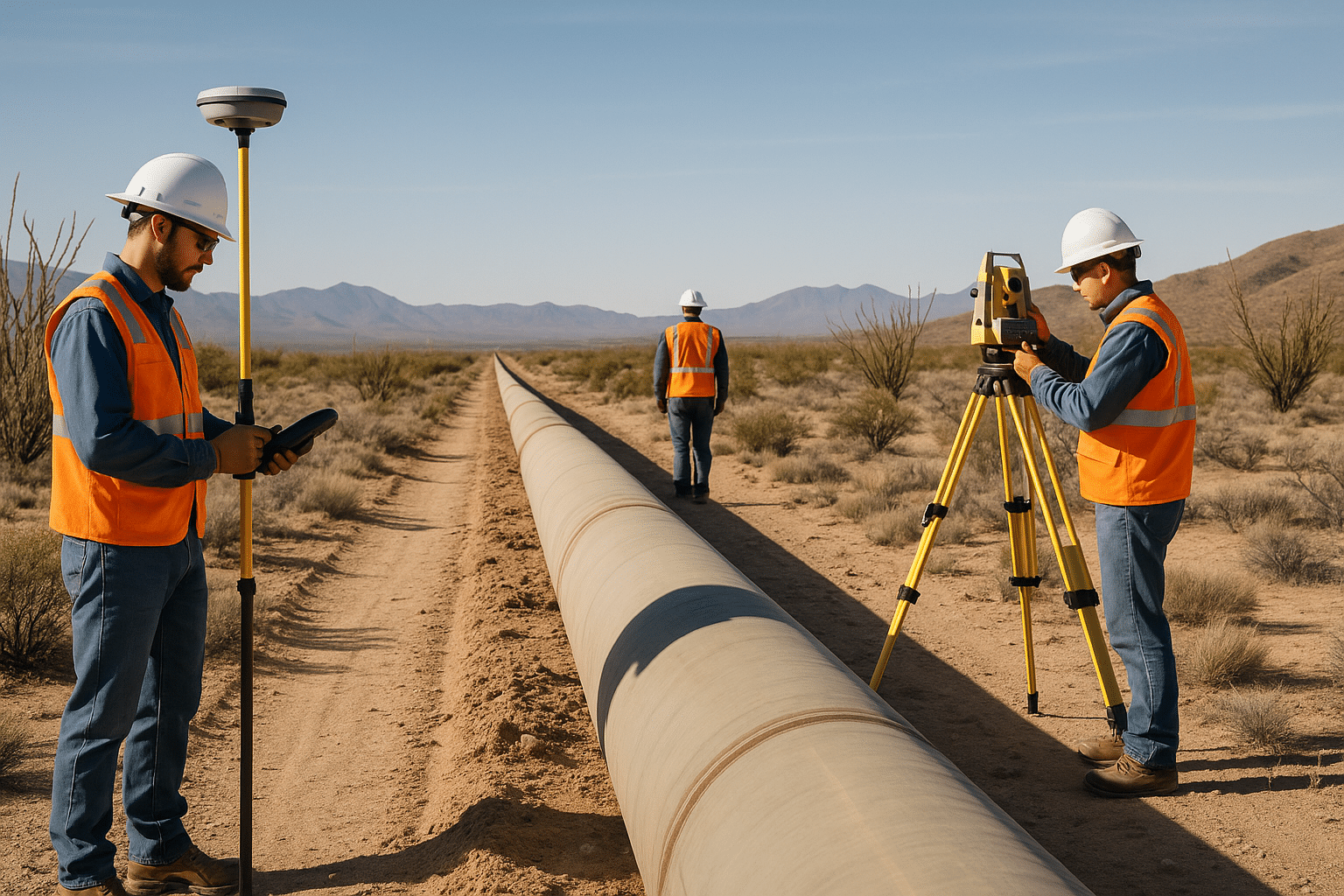

Levantamiento con estación total y GNSS RTK

Es el método base para proyectos lineales en terreno accidentado, con vegetación densa o donde el vuelo con dron tiene restricciones operativas (zonas cercanas a aeropuertos, instalaciones militares o corredores controlados por la AFAC).

El equipo trabaja en brigadas paralelas: una brigada establece y verifica el control, otra ejecuta el levantamiento de detalle. Se levantan perfiles transversales cada 20 m en terreno uniforme y cada 5 a 10 m en zonas de cambio brusco de pendiente, cruces o zonas de corte profundo. Los puntos de detalle incluyen cambios de pendiente, elementos de drenaje existentes, bardas, cercas, caminos, líneas de alta tensión y cualquier elemento que defina la realidad del terreno dentro y fuera de la franja de DV.

La tolerancia planimétrica para levantamiento de detalle en DV de gasoducto es de ±0.10 m en terreno abierto y ±0.05 m en cruces y zonas de alta densidad de infraestructura existente.

Fotogrametría con dron (UAV) + LiDAR aerotransportado

Para proyectos de decenas o cientos de kilómetros, el levantamiento con dron fotogramétrico o LiDAR aéreo es la opción estándar en términos de eficiencia. Un corredor de 100 km con ancho de captura de 200 m puede procesarse en 3 a 5 días de vuelo, frente a las 6 a 10 semanas que tomaría la brigada convencional en el mismo tramo.

La regulación vigente para operación de drones en México es la NOM-107-SCT3-2019 emitida por la AFAC, complementada por la Circular CO AV-23/10 R2. Para operaciones en espacio aéreo controlado, se requiere autorización previa. El límite operativo sin autorización especial es de 122 m AGL (sobre el nivel del terreno). Proyectos en zonas próximas a aeropuertos de ciudad como Monterrey, AICM o plataformas industriales requieren coordinación específica con la AFAC.

Los parámetros técnicos típicos para fotogrametría de DV:

Nota importante sobre MDT vs. MDS: el modelo que requiere el ingeniero de proyecto para diseño de tubería y cálculo de terracería es el MDT (Modelo Digital del Terreno), que representa exclusivamente la superficie del suelo desnudo. El MDS (Modelo Digital de Superficie) incluye vegetación, edificaciones y estructuras sobre el terreno. En zonas con vegetación densa, el proceso de clasificación de nube de puntos para separar retornos de terreno de retornos de vegetación (filtrado de suelo) es crítico; un MDT mal clasificado puede introducir errores de varios decímetros en zonas arboladas, con consecuencias directas en el diseño del perfil.

Para derechos de vía con vegetación media o alta, el LiDAR aerotransportado ofrece ventaja sobre la fotogrametría pasiva porque la nube de puntos captura múltiples retornos por pulso, penetrando parcialmente el dosel y generando un MDT más fiel. La densidad de puntos mínima recomendable para DV de gasoducto es de 8 a 12 puntos/m².

Elementos críticos del levantamiento: más allá del perfil longitudinal

Cruces (crossings)

Los cruces son los puntos de mayor riesgo técnico y mayor costo unitario en un gasoducto. Se clasifican como:

• Cruces de vías terrestres: carreteras federales, autopistas, ferrocarriles. Requieren levantamiento de detalle con perfiles transversales cada 5 m y coordenadas exactas de los ejes de cruce.
• Cruces de cuerpos de agua: ríos, arroyos, canales de riego. Además del levantamiento topográfico de las márgenes, se requiere batimetría del cauce y sección hidráulica para el diseño de la profundidad mínima de enterramiento.
• Cruces con otros ductos o servicios subterráneos: aquí la topografía convencional no es suficiente. La detección de la posición exacta (planimetría y profundidad) de instalaciones existentes requiere apoyo de georradar (GPR), que puede identificar ductos a profundidades de hasta 3 a 4 m dependiendo del tipo de suelo y el diámetro de la tubería.

En proyectos de gran escala, la integración de datos GPR con el levantamiento topográfico permite generar un modelo 3D del subsuelo en los cruces críticos, lo que reduce significativamente el riesgo de interferencia durante la excavación. Este tipo de trabajo integrado —topografía + georradar— es especialmente valioso en zonas urbanas o industriales con alta densidad de infraestructura existente (puedes revisar más sobre esta metodología en la sección de levantamientos mediante georradar).

Zonas de alta consecuencia (HCA)

En tramos donde el DV atraviesa zonas urbanas, fraccionamientos, plantas industriales o cuerpos de agua mayores, la normativa (NOM-007-ASEA-2016 y estándares ASME B31.8) exige un nivel de precisión y documentación superior. El levantamiento debe incluir coordenadas de todos los predios afectados con fines de servidumbre, así como la delimitación precisa de las zonas de exclusión y seguridad a ambos lados del eje del ducto.

Levantamiento predial y afectaciones

En paralelo al levantamiento técnico de ingeniería, el DV de un gasoducto implica un proceso de afectación predial que requiere topografía con validez legal. Esto incluye poligonales de cada predio afectado, superficies de afectación permanente (franja de DV) y afectación temporal (zona de construcción), todo referido al sistema de coordenadas oficial y con posibilidad de vinculación con el Registro Público de la Propiedad.

Entregables técnicos: qué debe incluir el paquete final

Un levantamiento topográfico para DV de gasoducto entregado a nivel de ingeniería de detalle debe incluir, como mínimo:

1. Memorias técnicas del control geodésico: procesamiento GNSS, cierre de polígonos, precisiones alcanzadas.
2. Planos planimétricos del DV a escala 1:2,000 o 1:5,000 según longitud del tramo, con identificación de predios, cruces, elementos de drenaje y restricciones.
3. Perfil longitudinal del eje del ducto a escala horizontal 1:2,000 y vertical 1:200, con kilometraje continuo, cotas de terreno y rasante del ducto propuesto.
4. Perfiles transversales cada 20 m (y cada 5 m en cruces y zonas críticas), para cálculo de terracería.
5. MDT en formato compatible con el software de diseño (típicamente formato GRID o TIN en AutoCAD Civil 3D o similar), con resolución de malla de 1 m.
6. Ortofoto del corredor a resolución mínima de 10 cm/px (si el método fue fotogramétrico).
7. Nube de puntos en formato LAS o LAZ (LAS comprimido), clasificada con al menos las clases: terreno, vegetación baja/media/alta, edificación, no clasificado.
8. Base de datos de cruces: coordenadas, tipo de cruce, ángulo, documentación fotográfica, observaciones para ingeniería.
9. Listado de vértices del DV con coordenadas UTM ITRF2008 época 2010.0, zona 14N (o la correspondiente al proyecto), elevación sobre el Geoide Gravimétrico Mexicano.
10. Archivos nativos y exportaciones en formatos DWG, SHP, KMZ y PDF.

Errores frecuentes en levantamientos de DV que afectan el proyecto

1. Control geodésico insuficiente: usar solamente GNSS RTK autónomo sin red de control establecida genera derivas acumuladas que pueden superar los 30–50 cm en proyectos de más de 10 km. El RTK no es equivalente al DGPS; es corrección en tiempo real respecto a una base conocida, y su precisión depende directamente de la calidad de esa base y de la distancia a ella.

2. MDT sin clasificación de vegetación: entregar el MDS como si fuera MDT en zonas con vegetación es uno de los errores más costosos. Las diferencias en corte/relleno calculadas sobre un modelo erróneo pueden superar el 15–20% del volumen total.

3. Ausencia de detalle en cruces: levantar el cruce con el mismo detalle que el tramo general es insuficiente. Los cruces requieren metodología específica, mayor densidad de puntos y, en muchos casos, integración con información de subsuelo.

4. Entregas en WGS84: además del problema técnico ya mencionado, los registros catastrales y notariales en México están referidos al marco oficial (ITRF2008/GRS80). Una entrega en WGS84 puede invalidar los documentos de servidumbre o requerir retransformación con incertidumbre adicional.

5. Escala insuficiente de perfiles transversales: diseñar con perfiles transversales a cada 50 m en terreno irregular introduce errores significativos en el cálculo de terracería y puede ocultar zonas de corte problemáticas que después generan sobrecostos en construcción.

Para proyectos que combinan fotogrametría de corredor con levantamiento de detalle en cruces y áreas críticas, un equipo con metodología certificada puede integrar ambas fuentes de datos en un solo modelo coherente, minimizando las inconsistencias entre etapas. Puedes revisar cómo se estructura este tipo de trabajo en la página de fotogrametría y LiDAR o en los servicios de topografía convencional.

FAQ — Preguntas técnicas frecuentes

¿Cuál es la diferencia entre el levantamiento del eje del ducto y el levantamiento del DV?

El levantamiento del eje del ducto se centra en el perfil longitudinal y los puntos de cambio de dirección (PI, puntos de intersección) del trazado propuesto. El levantamiento del DV es más amplio: incluye la franja completa (típicamente 18–30 m o más), los linderos prediales afectados, los elementos de drenaje y todos los objetos topográficos dentro del corredor. Ambos son necesarios en etapas diferentes: el eje para diseño, el DV para afectación predial y construcción.

¿Qué precisión altimétrica se requiere para el diseño de perfil de un gasoducto?

La norma de referencia en México (NOM-007-ASEA-2016) no especifica directamente la precisión topográfica requerida, pero los estándares de la industria y los criterios de ASME B31.8 implican que el perfil longitudinal debe tener una precisión altimétrica de ±0.05 m o mejor para poder definir correctamente la profundidad mínima de enterramiento (mínimo 0.90 m al lomo del tubo en zona rural y 1.20 m en zona urbana según ASME B31.8). Una precisión insuficiente puede hacer que en campo el tubo quede demasiado superficial en zonas de corte.

¿Cuándo se usa LiDAR en lugar de fotogrametría con dron para un DV?

LiDAR es preferible cuando el corredor atraviesa zonas con vegetación media a densa (selva, bosque, matorral alto), ya que los pulsos láser tienen mayor capacidad de penetración del dosel y generan MDT más precisos que la fotogrametría pasiva en esas condiciones. En terreno abierto o con vegetación baja, la fotogrametría con dron de alta resolución ofrece resultados equivalentes a menor costo. En proyectos con presupuesto y tiempo justificados, la combinación de ambas tecnologías —LiDAR para el MDT y fotogrametría para la ortofoto de detalle— es la solución más completa.

¿El NTRIP puede reemplazar a una base GNSS fija en campo para proyectos de gasoducto?

NTRIP es un protocolo de transmisión de correcciones diferenciales a través de internet, no un sistema de posicionamiento independiente. En zonas con cobertura de datos y latencia aceptable, permite usar correcciones de la red CORS del INEGI o redes privadas, lo que puede reemplazar a la base física en campo. Sin embargo, en zonas remotas —que son la mayoría de los corredores de gasoducto en México— la cobertura de datos móviles es intermitente o inexistente, por lo que la base fija en campo sigue siendo el método más robusto y confiable.

¿Los archivos LAZ son diferentes a los LAS?

No son formatos independientes. LAZ es LAS comprimido usando el algoritmo de compresión de Martin Isenburg (LASzip). Contiene exactamente la misma información que el LAS equivalente, pero ocupa entre 10 y 20% del tamaño original. La mayoría del software topográfico actual (Civil 3D, Recap, CloudCompare, LAStools, QGIS) lee LAZ directamente sin necesidad de descompresión previa.

¿Se puede hacer el levantamiento de DV de un gasoducto en zona de aeropuerto con dron?

Depende de la distancia y del tipo de espacio aéreo. La regulación de la AFAC (NOM-107-SCT3-2019 y Circular CO AV-23/10 R2) clasifica el espacio aéreo en zonas de control. Dentro de zonas CTR (Control de Tránsito Terminal) de aeropuertos, se requiere autorización específica antes del vuelo. El proceso implica presentar plan de vuelo, seguro de responsabilidad civil y cumplir con condiciones de visibilidad y altitud. Esto no es imposible, pero requiere planificación anticipada de al menos 15 a 30 días hábiles para la gestión de permisos. En tramos próximos a aeropuertos, muchas veces la combinación de levantamiento terrestre con estación total y GNSS RTK es la opción logísticamente más práctica.

¿Qué diferencia hay entre el levantamiento para la ingeniería básica y el de ingeniería de detalle?

En ingeniería básica (o conceptual), el levantamiento puede trabajar con corredores amplios (300–500 m de ancho) y menor densidad de puntos, suficiente para comparar alternativas de trazo. La escala típica de entrega es 1:10,000. En ingeniería de detalle, el corredor se reduce a la franja definitiva del DV, la densidad de puntos aumenta significativamente y la precisión requerida es mayor (perfiles transversales cada 20 m, precisión altimétrica ±0.05 m). Es en esta etapa donde el levantamiento topográfico tiene impacto directo sobre los volúmenes de obra y el presupuesto de construcción.

Conclusión

El levantamiento topográfico del derecho de vía de un gasoducto no es un trámite administrativo previo a la «obra real». Es el insumo técnico que define si el proyecto se construye dentro del presupuesto, con las pendientes correctas y sin sorpresas en campo. Un control geodésico bien establecido en ITRF2008 época 2010.0, un MDT correctamente clasificado, perfiles transversales a la densidad adecuada y una documentación rigurosa de cruces son la diferencia entre un proyecto que avanza y uno que se detiene a mitad del trazo para corregir datos.

La elección de la metodología —estación total, GNSS RTK, fotogrametría, LiDAR o combinación de ellas— debe responder a las condiciones reales del corredor: longitud, tipo de vegetación, complejidad de cruces, accesibilidad y regulación del espacio aéreo. No existe una respuesta única, pero sí existe una disciplina técnica para encontrar la correcta.
