Levantamiento topográfico ferroviario: metodología, tolerancias y entregables técnicos para proyectos de infraestructura de vías
Introducción
El levantamiento topográfico en infraestructura ferroviaria no es una variante menor de la topografía convencional: es una especialidad con metodología propia, tolerancias estrictas y entregables específicos que condicionan directamente la seguridad operativa de la vía. Desde el control planimétrico y altimétrico de la traza hasta el análisis de deformaciones geométricas del carril, cada etapa del proceso requiere precisión documentada y trazabilidad absoluta.
En este artículo se detallan los métodos de campo más utilizados, los parámetros críticos de control geométrico, las tolerancias exigibles según el tipo de vía y los entregables técnicos que todo director de proyecto o responsable de infraestructura debe conocer antes de ejecutar —o auditar— un levantamiento ferroviario.
¿Qué hace diferente a la topografía ferroviaria?
La geometría de una vía férrea no se describe con los mismos parámetros que una carretera convencional. Mientras en vialidad urbana basta con controlar el eje de calzada y las cotas de rasante, en ferroviario el control geométrico abarca al menos seis parámetros simultáneos:
- Alineación horizontal (planta): posición del eje de vía en coordenadas planas.
- Alineación vertical (perfil longitudinal): pendientes y curvas verticales.
- Nivelación transversal (peralte): inclinación del plano de rodadura entre ambos carriles.
- Ancho de vía (gauge): separación entre las caras internas de los rieles; 1,435 mm en vía estándar.
- Alabeo (twist): variación del peralte en distancias cortas, crítica para la estabilidad dinámica del material rodante.
- Deformaciones locales del carril (rail profile): requieren equipos especializados de perfilometría o escaneo, no únicamente topografía convencional.
Esta complejidad exige un enfoque integrado que combine redes de control geodésico, nivelación de alta precisión y, en proyectos de mayor alcance, tecnología de escaneo láser o sistemas dinámicos de medición.
Red de control: la base que sostiene todo
Red planimétrica
Antes de ejecutar cualquier levantamiento de vía, se establece una red de control planimétrico materializada en monumentos permanentes —concreto con clavo de latón o plaquetas con tornillo centrador— ubicados fuera del área de trabajo activo, a una separación lateral mínima de 5 m del riel más cercano para evitar interferencias por vibración y tráfico.
El sistema de referencia oficial en México es el ITRF2008, época 2010.0, con elipsoide GRS80, proyección UTM Zona 14N para Nuevo León y la mayor parte del noreste del país. Este es el marco vigente del INEGI y el que deben adoptar todos los levantamientos con implicaciones legales o de registro público en territorio nacional. Utilizar WGS84 como sistema de referencia —un error frecuente en equipos sin experiencia en proyectos regulados— puede generar discrepancias de hasta decenas de centímetros respecto a la cartografía oficial.
La densidad de la red depende de la longitud del corredor. Para proyectos lineales mayores a 20 km, se recomienda establecer puntos de control primario cada 5 a 10 km mediante GNSS en modo estático diferencial (sesiones de mínimo 4 horas), y puntos de apoyo secundario cada 500 a 1,000 m obtenidos por poligonal cerrada o intersección desde los primeros.
En proyectos de más de 9,000 km de vías férreas levantadas con metodología certificada, la consistencia de la red de control ha sido el factor determinante para garantizar la trazabilidad de los datos entre diferentes frentes de trabajo simultáneos.
Red altimétrica
La nivelación vertical se ejecuta preferentemente como nivelación geométrica de precisión (niveles de burbuja o digitales de alta resolución), estableciendo un circuito cerrado de bancos de nivel vinculados a la Red Geodésica Vertical Nacional del INEGI. Los errores de cierre admisibles para nivelación de primer orden son del orden de ±4√K mm (donde K es la longitud del circuito en kilómetros). Para proyectos ferroviarios con exigencia de precisión media, se acepta hasta ±8√K mm.
En corredores extensos, la nivelación geométrica se complementa con observaciones GNSS procesadas con el modelo geoidal GGM2025 (Geoide Gravimétrico Mexicano 2025), aunque esta segunda opción siempre debe calibrarse contra puntos de la red geométrica, ya que las alturas elipsoidales no son equivalentes a las ortométricas sin la corrección geoidal correspondiente.
Métodos de levantamiento de la geometría de vía

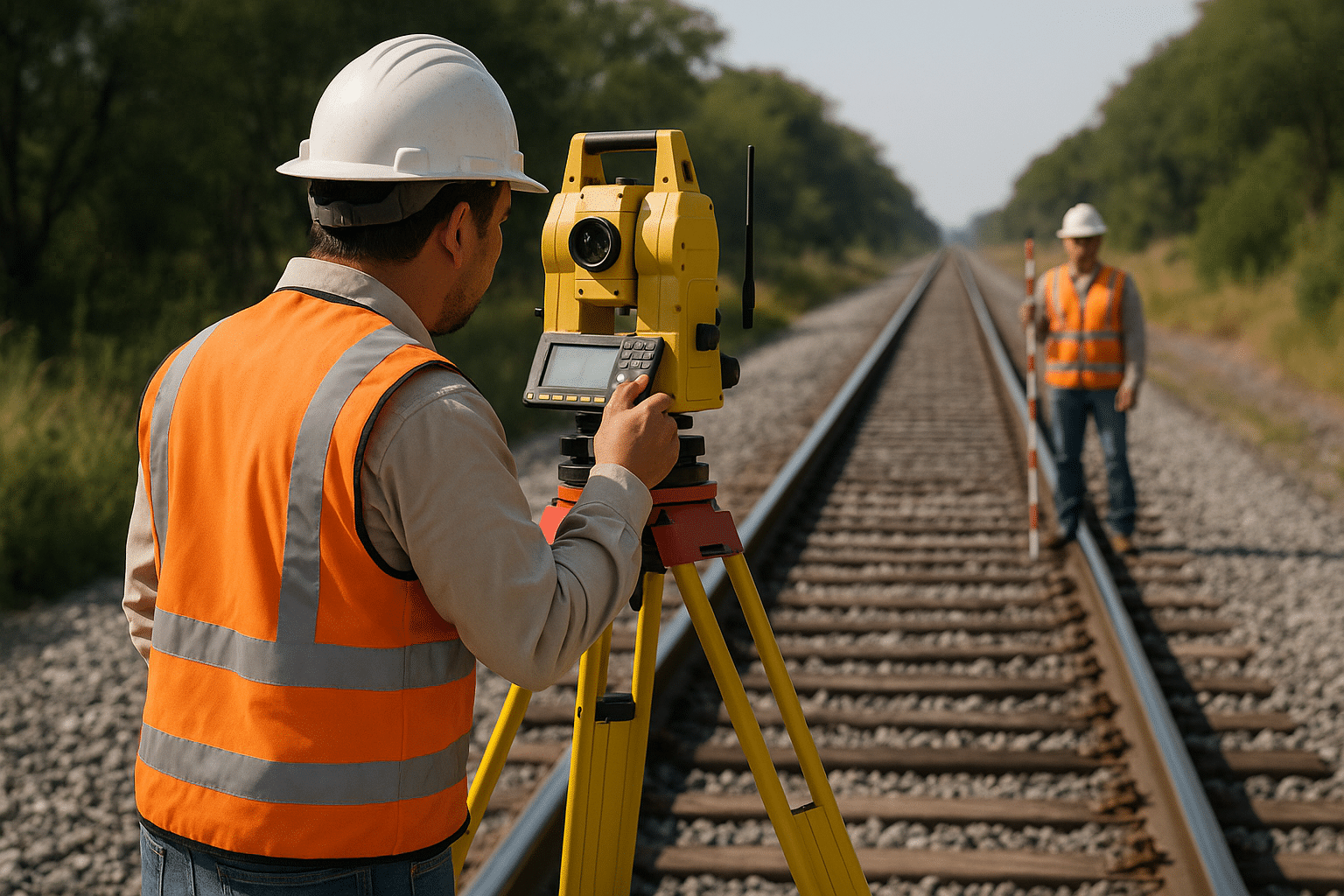

Levantamiento con estación total y prisma sobre carril
Es el método clásico y sigue siendo el más utilizado para trabajos de precisión en tramos cortos o de acceso limitado. El prisma se apoya sobre un bastón porta-prisma diseñado para descansar sobre el hongo del riel y mantener una distancia constante respecto al eje de vía. Con este método se obtienen coordenadas tridimensionales del punto de apoyo con precisiones angulares de ±1″ a ±2″ y precisiones lineales de ±1 a 2 mm en distancias menores a 500 m.
Los parámetros que se registran en campo son:
– Coordenadas X, Y, Z del punto de medición sobre carril izquierdo y derecho.
– Cálculo del eje de vía como punto medio entre ambos carriles.
– Diferencia de cotas entre carriles para determinar el peralte real en cada estación.
La separación entre estaciones de medición depende del uso del dato: para proyectos de diseño de rehabilitación o rediseño geométrico, se recomienda medir cada 10 a 25 m; para detección de deformaciones puntuales, cada 5 m o menos.
Levantamiento con GNSS-RTK y corredores abiertos
En tramos con cielo abierto suficiente (más del 60% del horizonte visible sobre 15° de elevación), el GNSS en modo RTK permite obtener coordenadas con precisiones horizontales de ±10 a 20 mm y verticales de ±15 a 30 mm en modo simple. Es importante subrayar que RTK no equivale a DGPS: el DGPS es una corrección diferencial de código con precisión típica de ±0.5 a 3 m, mientras que el RTK trabaja con fase portadora y logra precisiones centimétric. Confundir ambos en un informe técnico es un error que invalida la metodología declarada.
La transmisión de correcciones en tiempo real se realiza mediante el protocolo NTRIP (Networked Transport of RTCM via Internet Protocol), disponible a través de estaciones de referencia en red o bases propias. NTRIP es el protocolo de transporte de correcciones diferenciales, no un sistema de posicionamiento independiente.
Escaneo láser 3D para levantamientos ferroviarios
El escaneo láser estático o dinámico (Mobile Mapping Systems) permite capturar la geometría completa de la vía —incluyendo rieles, durmientes, balasto, gálibo estructural y elementos de catenaria— en una sola pasada, con densidades de nube de puntos de entre 200 y 2,000 puntos/m² dependiendo del equipo y la velocidad de avance.
Las nubes de puntos resultantes, almacenadas en formato LAS (o LAZ como versión comprimida del mismo, no un formato independiente), se procesan para extraer automáticamente el eje de vía, el ancho de gauge, el peralte y el perfil del riel. La ventaja operativa es significativa: un sistema de Mobile Mapping puede cubrir 30 a 80 km de vía por jornada, frente a los 2 a 5 km diarios que permite la estación total convencional.
Para profundizar en la metodología de escaneo aplicada específicamente a corredores férreos, puedes revisar el contenido técnico disponible sobre escaneo láser 3D y su integración con entornos BIM.
Parámetros críticos y tolerancias de la geometría ferroviaria
La siguiente tabla resume los parámetros geométricos más relevantes y las tolerancias típicas exigidas en vías de uso comercial en México, tomando como referencia los criterios del Manual de Vías Férreas del Servicio de Administración y Enajenación de Bienes (SAE) y las prácticas de la industria aplicadas por los principales operadores concesionados:
| Parámetro | Tolerancia de mantenimiento | Tolerancia de intervención inmediata |
|---|---|---|
| Alineación horizontal (desviación del eje) | ±15 mm | >30 mm |
| Nivelación longitudinal (flecha entre 10 m) | ±10 mm | >20 mm |
| Peralte (diferencia respecto al diseño) | ±5 mm | >15 mm |
| Ancho de vía (desviación de 1,435 mm) | +6 / -3 mm | >+25 / -5 mm |
| Alabeo (twist en base 3 m) | ±5 mm/m | >8 mm/m |
Estas tolerancias corresponden a vía estándar en servicio; los proyectos de líneas de alta velocidad o metro urbano aplican criterios significativamente más estrictos.
Perfil longitudinal y curvas de transición
El perfil longitudinal se calcula a partir de las cotas del hongo del riel en el carril de referencia (normalmente el interior de la curva). Las pendientes máximas admisibles varían entre 0.5% y 2.5% dependiendo del tipo de material rodante y la longitud del tren. Las curvas verticales se diseñan con radios mínimos que oscilan entre 2,000 y 10,000 m según la velocidad de operación.
Las curvas horizontales en vía ferroviaria se dimensionan con clotoides (espirales de transición Clothoid o de Euler) que distribuyen gradualmente el peralte y el ángulo de la curva. El levantamiento topográfico debe verificar que los elementos de transición —longitud de espiral, rampa de peralte, rampa de ancho— coincidan con el proyecto ejecutivo dentro de las tolerancias establecidas.
Entregables técnicos de un levantamiento ferroviario
Un levantamiento topográfico ferroviario completo debe generar, al mínimo, los siguientes documentos:
Planimétrico y altimétrico
- Plano de planta con el eje de vía georreferenciado en ITRF2008/GRS80/UTM Zona 14N, con indicación de curvas horizontales (radio, longitud, ángulo de deflexión) y elementos de transición.
- Perfil longitudinal con escala horizontal 1:2,000 y vertical 1:200 (o 1:100 para detalles), mostrando rasante de diseño vs. rasante medida, con diferencias de cota anotadas.
- Secciones transversales cada 10 a 25 m en tangente y cada 5 m en curva cerrada, mostrando la condición del balasto, los taludes y el drenaje superficial.
Parámetros geométricos de vía
- Registro de ancho de gauge en cada estación de medición.
- Registro de peralte real y diferencia respecto al diseño.
- Diagrama de alabeo (twist diagram) con marcación de zonas fuera de tolerancia.
- Informe de deformaciones con clasificación por severidad.
Datos digitales
- Nube de puntos en formato LAS/LAZ (cuando aplica escaneo).
- Modelo Digital del Terreno (MDT) del corredor —solo la superficie del terreno, sin incluir elementos sobre él, a diferencia del Modelo Digital de Superficie (MDS) que incluye vegetación, estructuras y la propia vía.
- Archivos de coordenadas de la red de control en formato compatible con software de procesamiento.
Integración con fotogrametría y LiDAR aéreo
En corredores ferroviarios de largo alcance —como los que superan los 100 km de longitud—, el levantamiento topográfico terrestre se complementa con fotogrametría y LiDAR con dron para capturar el contexto territorial del corredor: zonas de inundación, cruces de infraestructura, áreas de derecho de vía, condición de taludes y estructuras.
La regulación aplicable para operaciones con dron en México corresponde a la NOM-107-SCT3-2019 y la Circular CO AV-23/10 R2 de la Agencia Federal de Aviación Civil (AFAC), que establece un límite operativo de 122 metros sobre el nivel del suelo (AGL) para operaciones no tripuladas en espacio aéreo no controlado. En corredores ferroviarios próximos a aeropuertos o zonas urbanas densas, se requieren autorizaciones específicas de AFAC.
La combinación del LiDAR aéreo con el levantamiento terrestre de precisión permite generar modelos de terreno de alta resolución (MDT con densidad de 4 a 20 puntos/m²) útiles para el análisis de drenaje, la detección de zonas con riesgo de subsidencia y la planificación de obras de mantenimiento mayor.
Errores frecuentes en levantamientos ferroviarios y cómo evitarlos
1. Establecer la red de control con GNSS estático de sesión corta.
Sesiones menores a 2 horas en modo estático diferencial producen precisiones insuficientes para control ferroviario. El estándar mínimo es 4 horas con procesamiento posterior en software especializado.
2. Confundir el sistema de referencia.
Declarar coordenadas en WGS84 cuando el sistema oficial es ITRF2008 genera discrepancias sistemáticas. Aunque numéricamente son muy cercanos, en proyectos de registro público o con vinculación al catastro, la diferencia de marco puede ser fuente de controversias legales.
3. No verificar el peralte en los extremos de las curvas de transición.
El alabeo fuera de tolerancia suele concentrarse precisamente en las rampas de peralte, no en la curva circular. Un levantamiento que solo mide en tangente y curva plena puede no detectar las deformaciones más críticas.
4. Omitir el MDT del corredor.
El perfil longitudinal de la vía no equivale al MDT del terreno. El primero es la geometría del riel; el segundo describe el suelo natural y es indispensable para el análisis de drenaje superficial y la verificación del lastrado.
5. Usar RTK sin línea base verificada.
Las soluciones RTK de larga distancia (más de 20 km a la estación de referencia) degradan significativamente la precisión. Es obligatorio verificar en puntos de control conocidos antes y después de cada sesión de campo.
Preguntas frecuentes sobre el levantamiento topográfico ferroviario
¿Qué sistema de referencia geodésico se usa en levantamientos ferroviarios en México?
El sistema oficial es el ITRF2008, época 2010.0, con elipsoide GRS80, establecido por el INEGI como marco de referencia nacional. La proyección cartográfica más utilizada en el noreste del país es UTM Zona 14N. Ningún levantamiento con carácter de registro público debe declararse únicamente en WGS84.
¿Cuál es la diferencia entre MDT y MDS en un proyecto ferroviario?
El MDT (Modelo Digital del Terreno) representa exclusivamente la superficie del suelo natural, sin incluir vegetación, estructuras ni la propia vía. El MDS (Modelo Digital de Superficie) incluye todos los elementos sobre el terreno: rieles, durmientes, postes de catenaria, vegetación y edificaciones. Para análisis hidrológicos y diseño de drenaje, se utiliza el MDT; para verificación de gálibo y análisis estructural, se trabaja con el MDS o con la nube de puntos clasificada.
¿Con qué frecuencia debe medirse el ancho de gauge y el peralte?
En levantamientos de diagnóstico previo a rehabilitación, se recomienda medir cada 5 a 10 m en tramos críticos (curvas, zonas de cruce, pasos a nivel) y cada 25 m en tangente. En inspecciones de mantenimiento rutinario con vehículo de medición dinámica, la frecuencia puede aumentar a cada 0.25 m.
¿El GNSS-RTK es suficiente para el control altimétrico de una vía ferroviaria?
En general, no como única fuente. El RTK tiene una precisión vertical típica de ±15 a 30 mm, que puede ser insuficiente para controlar peraltes con tolerancias de ±5 mm. La práctica recomendada es usar RTK para la red planimétrica de apoyo y nivelación geométrica diferencial para el control de cotas de riel.
¿Qué formato de entrega es estándar para nubes de puntos ferroviarias?
El formato LAS (estándar abierto de la American Society for Photogrammetry and Remote Sensing, ASPRS) es el más utilizado. El formato LAZ es la versión comprimida de LAS, no un formato independiente: reduce el tamaño de archivo entre 80 y 90% sin pérdida de información. Ambos formatos son compatibles con los principales softwares de procesamiento y modelado ferroviario.
¿Qué normativa regula el uso de drones en corredores ferroviarios en México?
La regulación aplicable es la NOM-107-SCT3-2019 y la Circular CO AV-23/10 R2 de la AFAC. El límite operativo general es de 122 m AGL. En zonas próximas a aeropuertos, áreas urbanas clasificadas o espacio aéreo controlado, se requieren autorizaciones adicionales emitidas por la AFAC. La normativa puede consultarse directamente en el portal de la Agencia Federal de Aviación Civil.
¿Cuándo se justifica usar escaneo láser 3D en lugar de estación total en una vía ferroviaria?
El escaneo láser se justifica cuando se requiere documentar simultáneamente la geometría de la vía y los elementos del entorno (estructuras, muros de contención, instalaciones), cuando la longitud del corredor supera los 5 km y se necesita reducir el tiempo de ocupación de vía, o cuando el proyecto requiere un modelo BIM integrado con información geométrica de alta densidad. Para tramos cortos con acceso controlado, la estación total ofrece mayor precisión puntual a menor costo operativo.
Conclusión
El levantamiento topográfico ferroviario combina la rigurosidad de la geodesia de precisión con el conocimiento profundo de los parámetros geométricos que determinan la seguridad y el confort operativo de una vía. Establecer correctamente la red de control en el marco oficial ITRF2008, aplicar las tolerancias adecuadas al tipo de línea y generar entregables con trazabilidad completa no son formalidades administrativas: son los cimientos técnicos sobre los que se toman decisiones de inversión, mantenimiento y habilitación de servicio.
La elección del método —estación total, GNSS-RTK, escaneo láser o Mobile Mapping— debe responder a las condiciones reales del corredor, el nivel de precisión exigido y los entregables contractuales, no a la disponibilidad de equipo. En corredores de largo alcance o con requerimientos de modelo BIM, la combinación de topografía de campo con tecnología de captura masiva de datos ofrece la mejor relación entre cobertura, precisión y costo operativo.
Un levantamiento ferroviario bien ejecutado no termina cuando se cierra el equipo en campo: termina cuando el informe técnico permite tomar una decisión de ingeniería con plena confianza en los datos.
