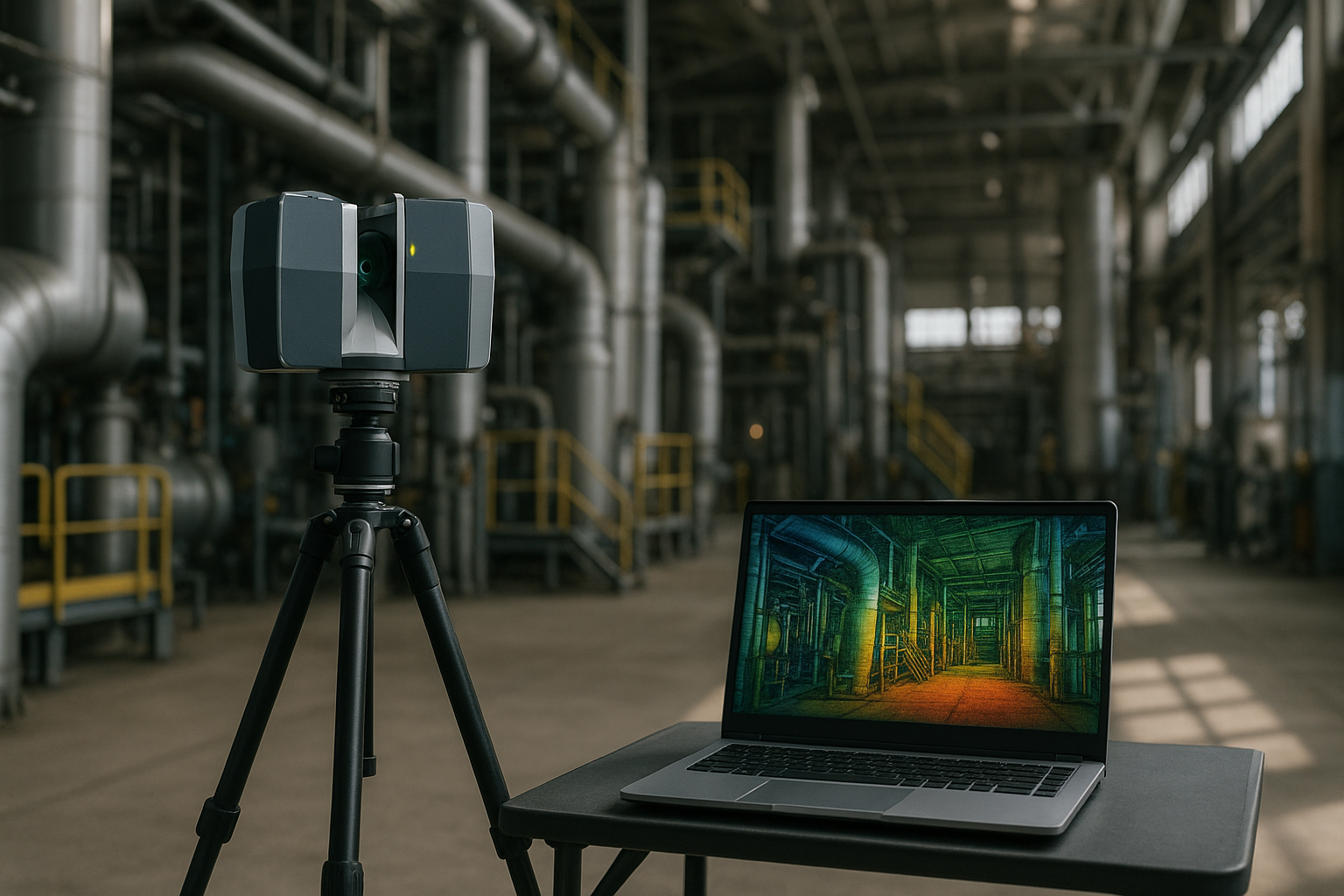

Escaneo láser 3D para sistemas de piping industrial: metodología, tolerancias y entrega para clash detection en BIM

Introducción

Cuando una planta petroquímica, refinería o planta de proceso necesita modificar una línea de tubería existente, el primer problema no es el diseño nuevo: es no saber con exactitud dónde está lo que ya existe. Los planos As-Built originales suelen tener errores de posición de varios centímetros —a veces decímetros— y las modificaciones acumuladas a lo largo de años rara vez se documentaron con rigor. El resultado es claro: interferencias no detectadas, retrabajos costosos y paros de planta que no estaban en el cronograma.

En este post vas a encontrar la metodología completa para ejecutar un levantamiento de escaneo láser 3D orientado específicamente a sistemas de piping: desde la planeación de la red de control hasta la entrega de modelos listos para clash detection. Se incluyen tolerancias, parámetros de adquisición, flujo de procesamiento y los errores más frecuentes que convierten un buen levantamiento en datos inutilizables.

¿Por qué el escaneo láser 3D es la tecnología adecuada para piping?

Los sistemas de tuberías industriales combinan varios factores que hacen inviables los métodos topográficos convencionales para obtener un As-Built de calidad:

• Alta densidad de elementos en espacio reducido: codos, bridas, válvulas, soportes, instrumentación y aislamientos conviven en pasillos de menos de un metro.
• Accesibilidad limitada: muchos tramos discurren sobre rack de tuberías a 6–12 m de altura o dentro de salas de control con espacio mínimo.
• Necesidad de precisión tridimensional simultánea: no basta con la posición del eje de una tubería; se necesita el diámetro externo real, la posición de cada brida y la orientación de cada ramal.
• Requerimiento de verificación dimensional para ingeniería de detalle: los isométricos de construcción requieren cotas exactas y compatibles con el modelo de la disciplina de tuberías (P&ID).

Un escáner láser 3D de fase o de tiempo de vuelo captura entre 500,000 y varios millones de puntos por segundo, produciendo una nube de puntos densa con precisión de posición entre 1 y 3 mm a distancias de trabajo típicas (5–30 m en interior). Esa densidad permite extraer automáticamente ejes de tuberías, centros de bridas y puntos de soporte sin necesidad de medir elemento por elemento con cinta o estación total.

Etapa 1: planeación del levantamiento

Definición del alcance y nivel de detalle (LOD)

Antes de posicionar un solo escáner, el equipo técnico debe acordar con el cliente el Level of Development (LOD) del modelo resultante. En contextos industriales de piping se trabaja habitualmente con:

LOD	Descripción práctica	Tolerancia posicional típica
LOD 300	Elemento genérico con dimensiones nominales	± 10 mm
LOD 350	Elemento específico con conectores reales	± 5 mm
LOD 400	Fabricación/instalación, verificación dimensional exacta	± 2 mm

Para clash detection en fase de ingeniería de detalle, el mínimo aceptable es LOD 350. Para prefabricación de spool pieces o modificaciones en línea crítica, se trabaja en LOD 400.

Inventario de obstrucciones y zonas calientes

En plantas en operación, el levantamiento debe coordinarse con el área de seguridad para identificar:
– Zonas ATEX (atmósferas explosivas) donde los equipos deben ser intrínsecamente seguros
– Equipos en temperatura elevada que generen distorsión de índice de refracción del aire
– Áreas con vapor o niebla que degraden el alcance del láser
– Ventanas de tiempo disponibles (paros de turno, ventanas de mantenimiento)

Esta etapa no es opcional: un escáner operando en zona ATEX sin certificación Ex puede representar tanto un riesgo de seguridad como la invalidación del seguro de la planta.

Red de control topográfico

El error más frecuente en levantamientos de piping es omitir o minimizar la red de control. Sin una red de control bien establecida, cada posición del escáner se une a las demás únicamente mediante el proceso de registro (nubes de puntos encajadas por coincidencia de geometría o por dianas), lo que acumula error de cierre conforme crece el número de posiciones.

La metodología correcta establece:

1. Red de vértices de control medidos con estación total de alta precisión (desviación estándar angular ≤ 1″, desviación estándar de distancia ≤ 1 mm + 1 ppm) o con GNSS RTK en puntos de cielo abierto transformados al sistema de referencia del proyecto.
2. Sistema de referencia del proyecto: en México, el marco geodésico oficial es el ITRF2008 época 2010.0 con elipsoide GRS80. Las coordenadas locales del proyecto (sistema de planta) deben estar relacionadas a este marco mediante parámetros de transformación documentados.
3. Dianas de referencia: esferas o dianas planas posicionadas sobre los vértices de control o en puntos conocidos. Cada diana debe ser visible desde al menos tres posiciones de escáner para garantizar redundancia en el registro.
4. Precisión de la red: para LOD 400, el error de cierre de la red no debe superar 2 mm en posición planimétrica y 3 mm en altimetría.

Etapa 2: adquisición de datos

Parámetros de escaneo para piping

Los parámetros de adquisición determinan directamente la densidad de puntos y el tiempo de captura. Para sistemas de piping, los valores de referencia son:

• Resolución angular: entre 0.036° y 0.018° (equivalente a separación de puntos de 3–6 mm a 10 m de distancia)
• Calidad/velocidad: alta calidad en zonas con tuberías de diámetro pequeño (< DN 50), resolución media en tramos de tuberías grandes y racks
• Traslapo entre posiciones: mínimo 30% de solapamiento de nubes para garantizar registro robusto; en zonas complejas con muchos obstáculos, hasta 50%
• Número de posiciones: depende de la complejidad del rack, pero en instalaciones típicas se planean entre 8 y 20 posiciones por cada 100 m² de área de trabajo

Captura de fotografías 360°

La mayoría de los escáneres actuales incorporan cámaras de alta resolución que generan nubes de puntos coloreadas (RGB). Para piping industrial, esto tiene valor práctico concreto: permite identificar visualmente el tipo de aislamiento, la codificación de color de líneas de proceso y el estado de corrosión de soportes, información que complementa el modelo geométrico.

Registro en campo vs. registro en oficina

El registro parcial en campo (verificación de solapamiento y detección de posiciones fallidas antes de desmontar equipos) es una práctica que reduce significativamente los regresos al sitio. Un solo viaje de verificación después de procesar en oficina puede implicar movilizaciones costosas en plantas con acceso restringido o ubicadas en zonas remotas.

Etapa 3: procesamiento y registro de nubes de puntos

Flujo de procesamiento

Datos crudos del escáner
       ↓
Importación y organización por posición
       ↓
Registro basado en dianas (Target-based registration)
       ↓
Verificación de errores de registro (< 2 mm RMS para LOD 400)
       ↓
Registro global / Bundle adjustment
       ↓
Transformación al sistema de coordenadas del proyecto
       ↓
Clasificación y limpieza de ruido
       ↓
Nube de puntos final registrada (.LAS / .LAZ)
       ↓
Modelado de piping (extracción de ejes, diámetros, bridas)
       ↓
Modelo BIM (.RVT / .IFC) + verificación de tolerancias

Tolerancias de registro: qué es aceptable y qué no

Criterio	LOD 350	LOD 400
Error RMS de registro por diana	≤ 3 mm	≤ 1.5 mm
Error máximo en punto individual	≤ 5 mm	≤ 3 mm
Desviación de cierre de red	≤ 5 mm	≤ 2 mm

Un registro con error RMS de 6–8 mm puede parecer razonable en topografía de terreno, pero en piping industrial significa que una tubería DN 25 (diámetro exterior ~34 mm) puede aparecer en posición incorrecta por un valor mayor que su propio radio. Ese error genera falsos clash o, peor aún, omite un clash real.

Nota técnica sobre formatos

El archivo entregable más común es .LAS (formato abierto de nube de puntos de la ASPRS) o .LAZ, que es simplemente la versión comprimida sin pérdida del mismo formato. No son formatos independientes: LAZ comprime LAS con un ratio típico de 5:1 a 8:1. Esta distinción importa porque algunos workflows de software CAD/BIM tienen limitaciones con archivos LAZ y requieren descompresión previa.

Etapa 4: modelado de piping sobre nube de puntos

Extracción de ejes y ajuste cilíndrico

El proceso de modelado de piping a partir de nube de puntos aprovecha que las tuberías son geométricamente cilindros. El software especializado ajusta cilindros a las nubes de puntos identificadas como tuberías, extrayendo:

• Diámetro externo real (incluyendo aislamiento si existe, o solo el tubo metálico si se escanea sin aislamiento)
• Eje central en coordenadas 3D
• Longitud del tramo recto
• Punto de tangencia de codos y ángulo real del codo

La diferencia entre el diámetro nominal (por ejemplo, DN 100 = 4″) y el diámetro externo real medido con el escáner puede ser de varios milímetros dependiendo del espesor del aislamiento y del tipo de tubería. Este dato es crítico para el cálculo de separaciones mínimas en racks y para la verificación de distancias de mantenimiento.

Modelado de elementos especiales

Válvulas, filtros, trampas de vapor y otros accesorios no son cilíndricos y no se modelan por ajuste automático. Para estos elementos hay dos enfoques:

1. Modelado desde librería: se ubica el centroide del elemento en la posición medida en la nube y se inserta el objeto BIM del catálogo del fabricante con las dimensiones nominales. Es más rápido pero no captura deformaciones o posiciones inusuales.
2. Modelado directo sobre nube: se traza el elemento punto a punto sobre la nube. Es más lento pero produce el modelo más fiel a la realidad instalada.

La elección depende de los requisitos del proyecto y del LOD especificado.

Clash detection

Una vez construido el modelo de piping As-Built, se integra con los modelos de diseño de las disciplinas que proponen modificaciones (nuevas líneas, estructura, equipos). La herramienta de clash detection identifica:

• Clashes duros: interferencia física real entre elementos (solapamiento de volúmenes)
• Clashes de holgura: un elemento nuevo queda a menos de la distancia mínima de mantenimiento especificada (por ejemplo, 50 mm de clearance entre tuberías adyacentes según criterios del proyecto)

En proyectos donde se ha ejecutado este proceso con modelos As-Built de precisión LOD 400, se han detectado entre 15 y 40 clashes por cada 100 m de línea nueva proyectada que no eran visibles en los planos 2D originales. Cada clash resuelto en modelo antes de construcción evita trabajos de modificación en campo con costos de 5 a 20 veces superiores.

Etapa 5: entregables técnicos

Un levantamiento de escaneo láser 3D para piping industrial debe entregar, como mínimo:

Nube de puntos

• Formato: .LAS 1.4 (clasificado) y .LAZ (comprimido para archivo)
• Sistema de coordenadas documentado (parámetros de transformación al ITRF2008 si aplica)
• Densidad mínima especificada en el contrato (típicamente ≥ 500 pt/m² en áreas de piping activo)
• Reporte de registro con errores RMS por posición y por diana

Modelo BIM de piping As-Built

• Formato nativo del software de modelado (usualmente .RVT para Revit o equivalente)
• Exportación a .IFC 2×3 o IFC 4 para interoperabilidad
• Tablas de datos de cada línea: diámetro nominal, diámetro exterior medido, material identificado visualmente, número de línea según P&ID

Planos 2D derivados

• Isométricos de tuberías principales (escala 1:50 o 1:25 según complejidad)
• Plantas y elevaciones de racks (escala 1:100 o 1:50)
• Secciones transversales en puntos críticos

Reporte de verificación de tolerancias

• Comparativa entre posiciones del modelo As-Built y los planos originales de construcción
• Mapa de desviaciones (color-coded deviation map) para equipos estáticos y racks

Errores frecuentes que invalidan el levantamiento

1. Confiar únicamente en el registro por geometría sin red de control
El registro automático por geometría (sin dianas sobre puntos de coordenadas conocidas) puede dar errores visuales imperceptibles en pantalla pero de 10–20 mm en coordenadas absolutas. Para clash detection eso es inaceptable.

2. Escanear con baja densidad para ganar velocidad
Una nube con separación de puntos de 20 mm a distancia de trabajo no permite ajustar cilindros menores a DN 50 con confiabilidad. La resolución debe ajustarse al diámetro mínimo de tubería del inventario.

3. No documentar el sistema de coordenadas del proyecto
Un modelo sin sistema de referencia documentado es un modelo sin georeferenciación real. Si en el futuro se incorporan datos de otra fuente (levantamiento de equipos nuevos, datos GNSS de estructura), sin el sistema documentado la integración produce errores sistemáticos.

4. Omitir el reporte de registro
El reporte de registro con errores por posición es la prueba de calidad del levantamiento. Sin él, el cliente no tiene forma de verificar que los datos cumplen la tolerancia especificada.

5. Entregar solo la nube de puntos sin clasificación
Una nube sin clasificar es un producto a medio terminar. La clasificación (suelo, estructura, tuberías, equipos, ruido) es lo que permite que el modelo BIM se construya eficientemente y que el cliente pueda reutilizar los datos en el futuro.

Aplicaciones prácticas: casos donde este proceso marca la diferencia

Modificación de unidades de proceso en refinería

En unidades de proceso con décadas de operación, los planos originales de ingeniería rara vez coinciden con lo realmente instalado. Las modificaciones aprobadas en papel a lo largo de los años pocas veces se actualizaron en el modelo. Un escaneo As-Built completo antes de cualquier proyecto de revamp elimina la incertidumbre y permite que la ingeniería de detalle trabaje sobre datos reales, no sobre suposiciones.

Fabricación de spool pieces off-site

Cuando la tubería se prefabrica fuera de la planta para acortar los tiempos de paro, la precisión dimensional del punto de conexión es crítica. Con un escaneo LOD 400 del área de conexión, el fabricante puede producir el spool con las cotas exactas de campo y garantizar que el montaje sea con tolerancia de brida, no de ajuste en campo.

Verificación de deformaciones en soportes y estructuras

La nube de puntos captura no solo la posición de las tuberías, sino también el estado geométrico de los soportes y la estructura. Es posible detectar deformaciones o asentamientos diferenciales comparando el escaneo actual con uno de referencia (levantamiento anterior o modelo de diseño), información valiosa para mantenimiento predictivo.

En equipos especializados con experiencia en entornos industriales complejos, este tipo de levantamiento —desde el diseño de la red de control hasta la entrega del modelo BIM verificado— se ejecuta con metodología documentada y bajo sistemas de gestión de calidad. Puedes consultar el alcance técnico de estos servicios en la página de Escaneo Láser 3D y en la sección de servicios de topografía.

Preguntas frecuentes (FAQ)

¿Cuál es la diferencia entre escaneo láser 3D de fase y de tiempo de vuelo para piping?

Los escáneres de fase (phase-based) miden la diferencia de fase entre la señal emitida y la recibida. Son más rápidos en interiores y a corto alcance (hasta ~80 m), con precisiones de 1–2 mm, lo que los hace ideales para piping en plantas industriales compactas. Los escáneres de tiempo de vuelo (time-of-flight) miden el tiempo de ida y vuelta del pulso láser; tienen mayor alcance (hasta 300–600 m) pero velocidades de captura menores y precisiones de 2–5 mm a distancias largas. Para piping industrial en espacios cerrados, los escáneres de fase son la elección técnica habitual.

¿Qué densidad de nube de puntos se necesita para modelar tuberías DN 25 (1 pulgada)?

Una tubería DN 25 tiene un diámetro externo de aproximadamente 33.7 mm. Para que el ajuste cilíndrico sea confiable, se necesitan al menos 8–10 puntos en la circunferencia de la tubería. Esto implica una separación de puntos no mayor a 10–12 mm en la nube, lo que equivale a una densidad mínima de ~7,000 pt/m² en la superficie de esa tubería. En la práctica, se planea el escaneo para obtener separación de puntos de 5–8 mm en las zonas con tuberías de pequeño diámetro.

¿Se puede escanear una planta en operación sin pararla?

Sí, en la mayoría de los casos. Los escáneres láser utilizan longitudes de onda que no generan ignición en atmósferas normales. En zonas ATEX clasificadas, se requieren equipos certificados Ex o se programa el levantamiento durante ventanas de purga y bloqueo. El vapor, el polvo denso y la niebla sí degradan la señal del láser y deben gestionarse con el área de operaciones, eligiendo ventanas de tiempo con condiciones adecuadas.

¿Cuánto tiempo toma el levantamiento de un rack de tuberías de 100 m de longitud?

Un rack típico de 100 m con 3–4 niveles y densidad media de tuberías requiere entre 15 y 25 posiciones de escáner. Con un equipo de 2 personas y un escáner moderno, la captura de campo toma entre 4 y 8 horas. El procesamiento, registro y modelado básico de piping (extracción de ejes y generación del modelo BIM en LOD 350) requiere entre 2 y 5 días adicionales dependiendo de la complejidad.

¿El modelo BIM resultante puede usarse directamente en software de diseño de tuberías como PDMS o CAESAR II?

El modelo en formato IFC o en formato nativo del software de modelado puede importarse en la mayoría de las plataformas de diseño de plantas (AVEVA E3D, PDMS, Intergraph SmartPlant, AutoCAD Plant 3D). Para análisis de estrés en CAESAR II, se exportan los datos de geometría de la tubería (longitudes, ángulos de codo, posiciones de soportes) en el formato de entrada del software. La nube de puntos en sí no se importa en CAESAR II; es el modelo extraído de ella el que alimenta el análisis.

¿Qué pasa si hay tuberías con aislamiento térmico? ¿El modelo refleja el diámetro real del metal o del aislamiento?

El escáner mide la superficie exterior visible, que en tuberías aisladas es la superficie del aislamiento (aluminio, laminado de fibra de vidrio, etc.). El diámetro que aparece en la nube de puntos es el del aislamiento, no el del metal. Para el clash detection, esto es correcto: lo que puede interferir con otros elementos es el aislamiento, no el tubo interno. Si se necesita el diámetro del tubo metálico, se aplica la sustracción del espesor nominal de aislamiento según el estándar especificado, o se hacen mediciones directas con calibrador en puntos de brida donde el metal queda expuesto.

¿Qué sistema de referencia deben tener las coordenadas del modelo As-Built?

En México, el sistema geodésico oficial es el ITRF2008 época 2010.0 con elipsoide GRS80, adoptado por el INEGI. Los modelos As-Built de planta industrial habitualmente se trabajan en un sistema de coordenadas local del proyecto (coordenadas de planta), pero la transformación entre ese sistema local y el sistema geodésico oficial debe documentarse con los parámetros de traslación, rotación y escala correspondientes. Esto garantiza que el modelo pueda integrarse en el futuro con datos de otras fuentes (levantamientos GNSS, cartografía oficial, modelos de sitio) sin errores sistemáticos.

Conclusión

El escaneo láser 3D para sistemas de piping industrial no es simplemente capturar nubes de puntos: es un proceso técnico estructurado que empieza en la planeación de la red de control, pasa por parámetros de adquisición ajustados al diámetro mínimo del inventario de tuberías y termina en un modelo BIM verificado con tolerancias documentadas, listo para alimentar un proceso de clash detection confiable.

Los errores más costosos en modificaciones y revamps de plantas no ocurren en la construcción: ocurren en la ingeniería de detalle, cuando los datos As-Built que alimentan el diseño no son suficientemente precisos. Un levantamiento ejecutado con la metodología correcta y tolerancias LOD 400 no es un gasto de captura de datos; es la base que hace viable un proyecto de modificación sin retrabajos de campo.

La tecnología existe y está probada. La diferencia entre un levantamiento que cumple su función y uno que genera más problemas de los que resuelve está en la metodología de ejecución y en la comprensión técnica de lo que el proyecto de ingeniería realmente necesita.
