Control topográfico en obras de infraestructura vial: métodos, tolerancias y errores críticos
Introducción
En cualquier obra vial —carretera federal, vialidad urbana, libramiento o distribuidor— el control topográfico no es un servicio auxiliar: es la columna vertebral de toda la ejecución. Sin una red de control bien establecida desde el inicio, los errores no se detectan cuando se generan; se detectan cuando ya se construyó encima de ellos.
En este artículo vas a encontrar la metodología completa para establecer y mantener el control topográfico en obras de infraestructura vial: desde el diseño de la red de control horizontal y vertical, hasta los criterios de tolerancia que exige la normativa mexicana, pasando por los errores de campo más frecuentes y cómo evitarlos antes de que se conviertan en un problema de costo y plazo.
¿Qué es el control topográfico en obra vial y por qué es diferente al levantamiento inicial?
Un levantamiento topográfico de proyecto produce el insumo para el diseño. El control topográfico en obra es el conjunto de operaciones que garantizan que lo que se construye corresponde a lo que se diseñó, metro a metro, a lo largo de toda la traza.
La diferencia práctica es crítica: el levantamiento puede hacerse una vez; el control topográfico es un proceso continuo que acompaña cada etapa constructiva —desmonte, terracería, subrasante, base, carpeta— y que debe mantenerse activo hasta el As-Built final.
Los tres pilares del control topográfico vial
- Red de control horizontal (planimetría): define la posición en planta de la traza, los ejes de proyecto, los límites de derecho de vía y los puntos de referencia permanentes.
- Red de control vertical (altimetría): establece los bancos de nivel (BMs) que permiten verificar cotas de subrasante, taludes, cunetas y estructuras.
- Control de alineamiento y rasante en campo (estaqueo): traslada el diseño del plano a la superficie de trabajo mediante estacas, puntos de referencia y nivelación diferencial continua.
Sistema de referencia geodésico: el punto de partida correcto
Antes de hablar de metodología de campo, hay que resolver algo que en muchas obras se pasa por alto: el sistema de referencia.
El sistema geodésico oficial en México es el ITRF2008 época 2010.0, con elipsoide de referencia GRS80. En Nuevo León —y en general en el noreste del país— los trabajos se proyectan en la Zona UTM 14N. Esto no es opcional: la SCT, el INEGI y la mayoría de los organismos contratantes exigen que los entregables topográficos estén referenciados a este marco.
Un error recurrente en obra es iniciar el control con coordenadas locales asumidas y después intentar vincularlas al sistema oficial. Cuando el proyecto atraviesa jurisdicciones municipales o estatales —como ocurre en liberamientos o vialidades regionales— esa falta de referencia genera discontinuidades en los amarres, especialmente cuando intervienen subcontratistas distintos en distintos tramos.
La solución es vincular la red de control al ITRF2008 desde el inicio, ya sea mediante puntos de la Red Geodésica Nacional Activa (RGNA) del INEGI o mediante observaciones GPS de doble frecuencia con tiempo de ocupación suficiente (mínimo 4 horas para líneas base mayores a 20 km).
Puedes consultar la disponibilidad de vértices geodésicos de referencia en el visor del INEGI — Red Geodésica Nacional Activa.
Diseño de la red de control horizontal en obra vial
Tipo de red y densidad de puntos
Para obras viales de longitud significativa, la red de control horizontal suele implementarse como una poligonal de precisión a lo largo del eje, apoyada en puntos GPS de alta exactitud. Las especificaciones típicas para obras de tipo carretera federal o vialidad primaria son:
| Parámetro | Valor típico |
|---|---|
| Separación entre vértices de control | 500 m – 1,000 m |
| Error de cierre angular de la poligonal | ≤ 5″ × √n (n = número de estaciones) |
| Error de cierre lineal | ≤ 1:25,000 (carretera federal clase A) |
| Posicionamiento GPS relativo (línea base) | ≤ 10 mm + 1 ppm |
Los puntos de control deben materializarse con monumentos permanentes (varilla con placa o mojonera de concreto) con descripción escrita y fotográfica de su ubicación. En obra, es frecuente que el equipo de terracería destruya puntos de control no señalizados adecuadamente — un problema que se evita con señalización visible y coordenadas de respaldo en puntos auxiliares.
Levantamiento RTK vs. poligonal con estación total

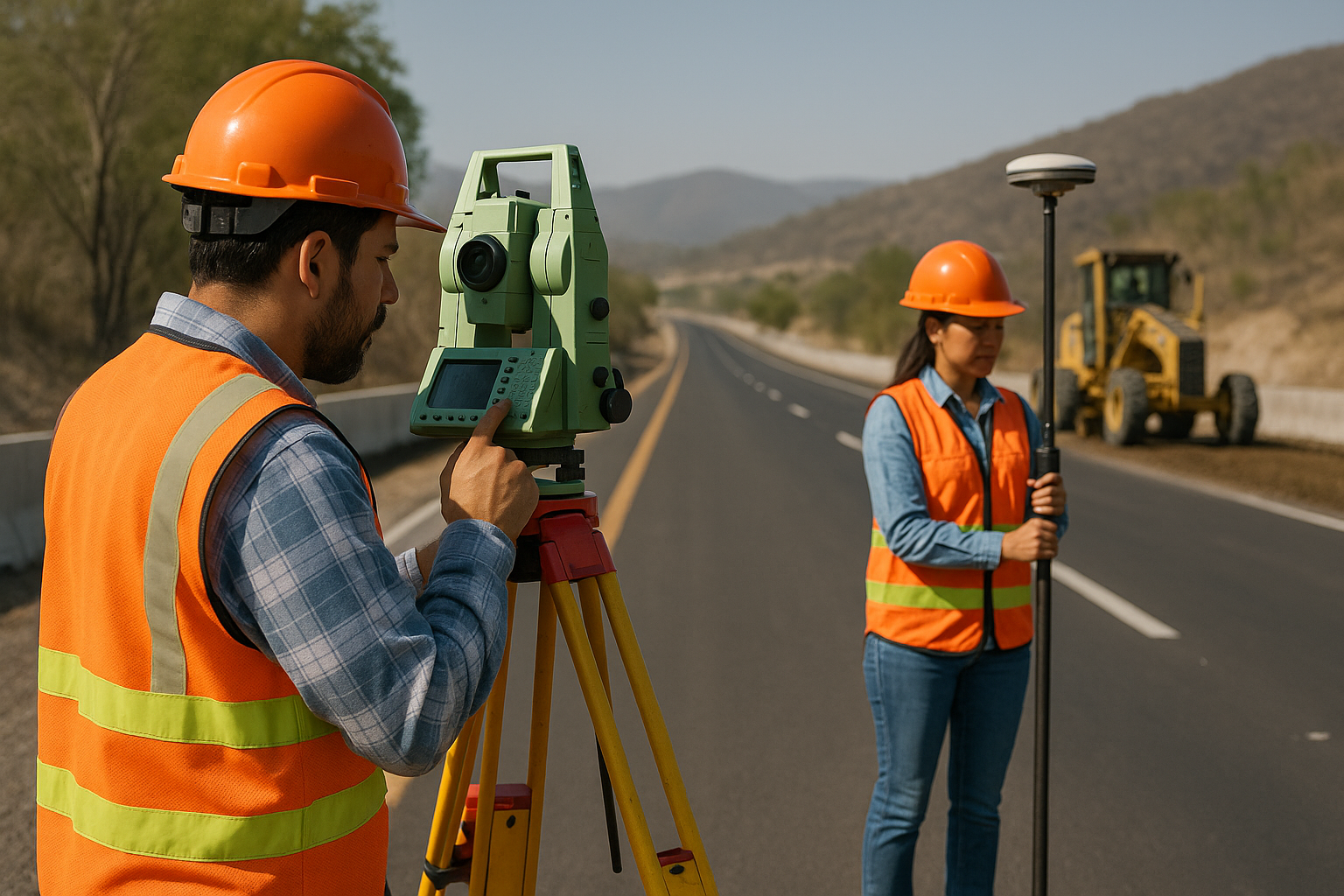

En obras viales es común combinar ambas tecnologías. El RTK (Real-Time Kinematic) —que es posicionamiento GNSS en tiempo real con corrección diferencial, no DGPS— permite densificar rápidamente la red a lo largo de la traza cuando hay condiciones de visibilidad satelital adecuadas. Sin embargo, en corredores con vegetación densa, pasos bajo estructuras o zonas urbanas con multipath severo, la poligonal con estación total sigue siendo más confiable para el control de detalle.
El uso de NTRIP (protocolo de transmisión de correcciones GNSS vía internet) permite acceder a redes de estaciones de referencia continuas durante el trabajo RTK, lo que mejora la consistencia del posicionamiento — pero hay que entender que NTRIP es solo el mecanismo de entrega de la corrección, no un sistema de posicionamiento por sí mismo.
Red de nivelación y bancos de nivel en obra vial
La red altimétrica es donde más errores se acumulan en obra, porque los BMs se instalan al inicio y luego se verifican poco. Para obra vial, la práctica correcta es:
- BMs permanentes cada 500 m, fuera de la zona de movimiento de tierras.
- BMs auxiliares cada 200 m dentro de la franja de obra activa.
- Nivelación de precisión de doble pase (ida y vuelta) con cierre máximo de ±12 mm × √K (K = distancia en km), tolerancia correspondiente a nivelación de primer orden clase II según la normativa de SCT para carreteras.
- Vinculación a la red altimétrica del INEGI cuando el proyecto requiere cálculo hidrológico o la obra cruza cuerpos de agua.
Un error que compromete etapas completas de terracería es no nivelar los BMs auxiliares antes de iniciar cada frente de trabajo. Si un BM fue perturbado por equipo pesado y no se detectó, toda la subrasante trazada desde ese punto puede quedar fuera de tolerancia.
Estaqueo: traslado del diseño al terreno
El estaqueo es la operación más visible del control topográfico para el equipo de obra, y también donde se concentra la mayor cantidad de errores de ejecución.
Estaqueo de eje y secciones transversales
El procedimiento estándar para obra vial incluye:
- Estacas de eje cada 20 m en tangente y cada 10 m en curvas horizontales (o según especificaciones del proyecto para radios pequeños).
- Estacas de talud para marcar el límite del corte o terraplén en cada sección transversal.
- Estacas de referencia (testigos) fuera del área de movimiento de tierras, para recuperar puntos después del paso de maquinaria.
La tolerancia de estaqueo en planta para carretera federal, según los lineamientos de la SCT, es generalmente ±30 mm en planimetría y ±20 mm en altimetría para la subrasante terminada.
Curvas horizontales y verticales: verificación de parámetros
En la ejecución de curvas horizontales, el geomático debe verificar en campo los elementos de curva —PC (Punto de Curvatura), PT (Punto de Tangencia), PI (Punto de Intersección)— y comprobar que el trazo corresponde al radio de diseño. Un error de 10 mm en la ubicación del PC de una curva de radio pequeño (R = 50 m) puede generar una desviación acumulada de varios centímetros al llegar al PT.
Para curvas verticales parabólicas, la cota de cualquier punto intermedio debe verificarse con la fórmula de la parábola de diseño antes de dar el visto bueno al proceso de compactación de la capa en curso.
Control de compactación y verificación de cotas de subrasante
Una vez ejecutada la terracería, el control topográfico debe verificar que la subrasante terminada cumple con las cotas de proyecto dentro de tolerancia. Este proceso se denomina comúnmente nivelación de entrega de subrasante y constituye un entregable contractual en la mayoría de los proyectos viales.
Los puntos de verificación incluyen:
– Cota de rasante en eje y en ambas orillas de calzada.
– Bombeo transversal (típicamente 2% en tangente, verificado con nivel).
– Pendiente longitudinal versus pendiente de diseño.
– Cotas de cunetas, subdrenes y obras de drenaje menor.
Cualquier desviación fuera de tolerancia en esta etapa debe corregirse antes de colocar la capa de base, ya que los errores de altimetría se acumulan capa tras capa y terminan manifestándose en la carpeta como irregularidades superficiales con consecuencias directas sobre el IRI (Índice de Rugosidad Internacional) de la vía.
Levantamiento As-Built: el control que cierra el ciclo
El levantamiento As-Built documenta las condiciones reales ejecutadas al final de la obra y es un requisito contractual prácticamente universal en proyectos viales de mediana y gran escala. No es un trámite administrativo: es la comparativa entre lo diseñado y lo construido, y tiene implicaciones directas en la recepción de obra, en las estimaciones de volúmenes y en el expediente técnico del activo vial.
Para un As-Built vial completo, el levantamiento debe incluir:
- Posición real del eje de calzada y del límite del derecho de vía.
- Cotas de subrasante, base y carpeta en puntos de malla o secciones transversales.
- Posición y cota de todas las obras de drenaje (alcantarillas, cunetas, lavaderos, bordillos).
- Señalamiento horizontal y vertical existente.
- Instalaciones subterráneas si las hubo (posición GPS de registros y válvulas).
La tecnología de escaneo láser 3D permite generar As-Built de alta densidad en estructuras complejas —puentes, distribuidores, pasos a desnivel— donde la medición punto a punto con estación total sería demasiado lenta o incompleta. Para tramos lineales extensos, la fotogrametría y LiDAR con dron ofrece cobertura rápida con densidades de punto que permiten derivar perfiles longitudinales y secciones transversales con resolución centimétrica.
Errores críticos en el control topográfico vial y cómo evitarlos
Error 1: No verificar los BMs antes de cada frente de trabajo
Causa común de descuadres en cotas de subrasante. Solución: protocolo de verificación de BMs al inicio de cada jornada en zonas activas.
Error 2: Usar coordenadas locales sin referencia al sistema oficial
Genera conflictos entre subcontratistas y con los planos de proyecto. Solución: amarre al ITRF2008 desde el primer día.
Error 3: Confundir MDT con MDS en los modelos digitales de referencia
El MDT (Modelo Digital del Terreno) representa solo la superficie del suelo; el MDS (Modelo Digital de Superficie) incluye vegetación y construcciones. Usar un MDS para calcular volúmenes de corte genera sobreestimaciones. En zonas con vegetación densa, es obligatorio utilizar LiDAR con capacidad de filtrado de suelo o RTK complementario.
Error 4: No materializar puntos de referencia antes de iniciar terracería
Una vez que la maquinaria entra, los puntos de la poligonal original desaparecen. La solución es establecer testigos con coordenadas conocidas fuera de la franja de movimiento, al menos 3 por cada vértice principal de control.
Error 5: Aplicar tolerancias de levantamiento donde se requieren tolerancias de construcción
Son dos especificaciones distintas. La tolerancia de un levantamiento topográfico puede ser ±50 mm; la tolerancia de construcción de la subrasante puede ser ±20 mm. El geomático en obra debe conocer ambas y reportar contra la que corresponde en cada etapa.
FAQ — Preguntas frecuentes sobre control topográfico en obras viales
¿Con qué frecuencia se deben verificar los bancos de nivel durante la construcción?
La práctica recomendada es verificar los BMs al inicio de cada tramo activo y siempre después de eventos que pudieran haber perturbado los monumentos (lluvias intensas, paso de maquinaria pesada, explosiones en corte). Para obras viales largas, se recomienda una nivelación de comprobación de toda la red al menos una vez por mes.
¿Es obligatorio usar el sistema ITRF2008 en obras viales en México?
Para proyectos federales o que requieran entregables ante dependencias como SCT o INEGI, sí. El marco de referencia oficial es ITRF2008 época 2010.0 con elipsoide GRS80. Proyectos municipales pueden admitir excepciones, pero la vinculación al sistema oficial facilita la integración con cartografía existente y evita conflictos en proyectos de largo alcance.
¿Qué diferencia hay entre RTK y DGPS para el control topográfico vial?
Son tecnologías distintas. El RTK es posicionamiento GNSS de fase portadora en tiempo real, con precisiones del orden de 10–30 mm en planimetría. El **
